Cuadro Clean K1 Carbono 20''

Cuadro Clean K1 Carbono 20''

Descripción y materiales

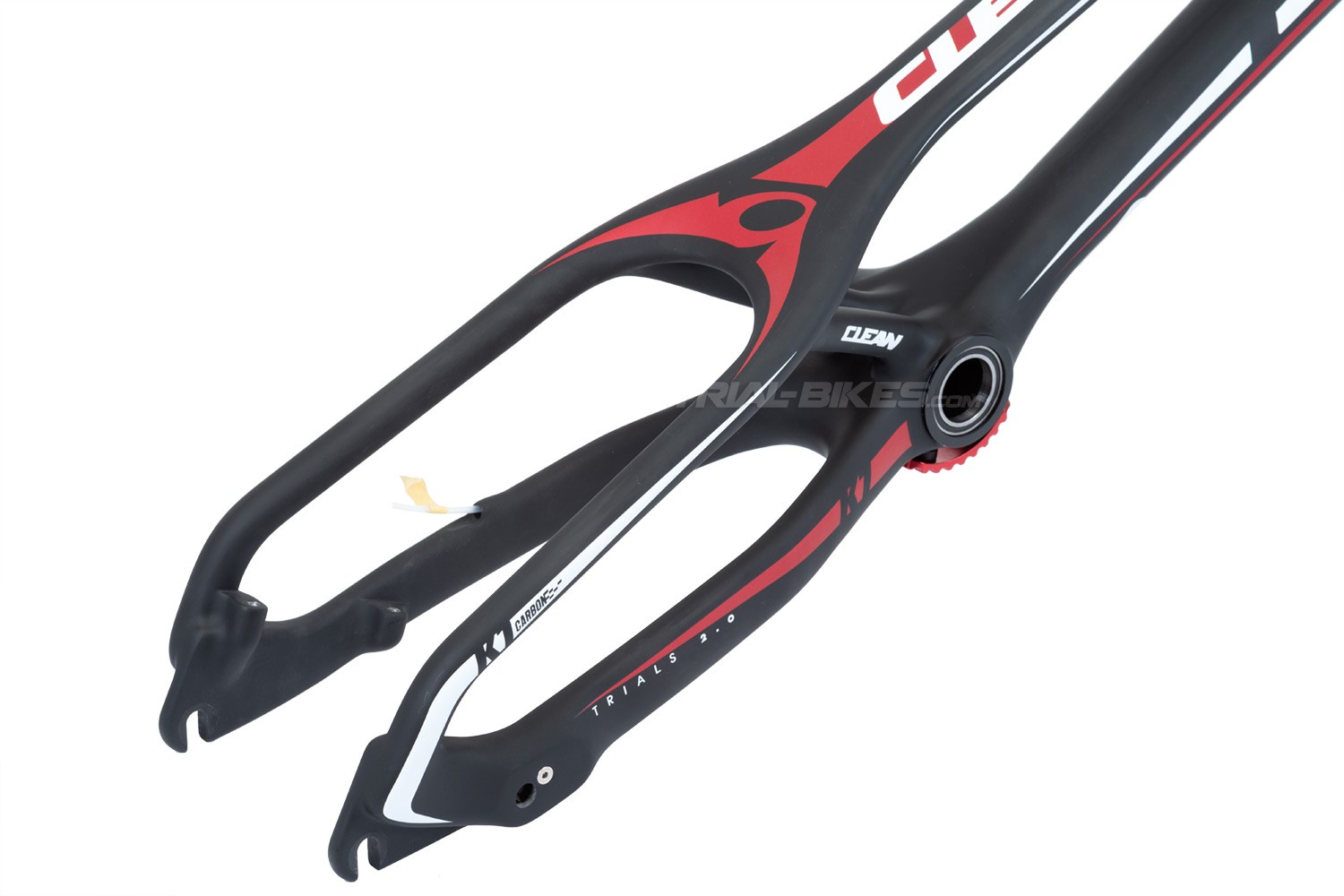

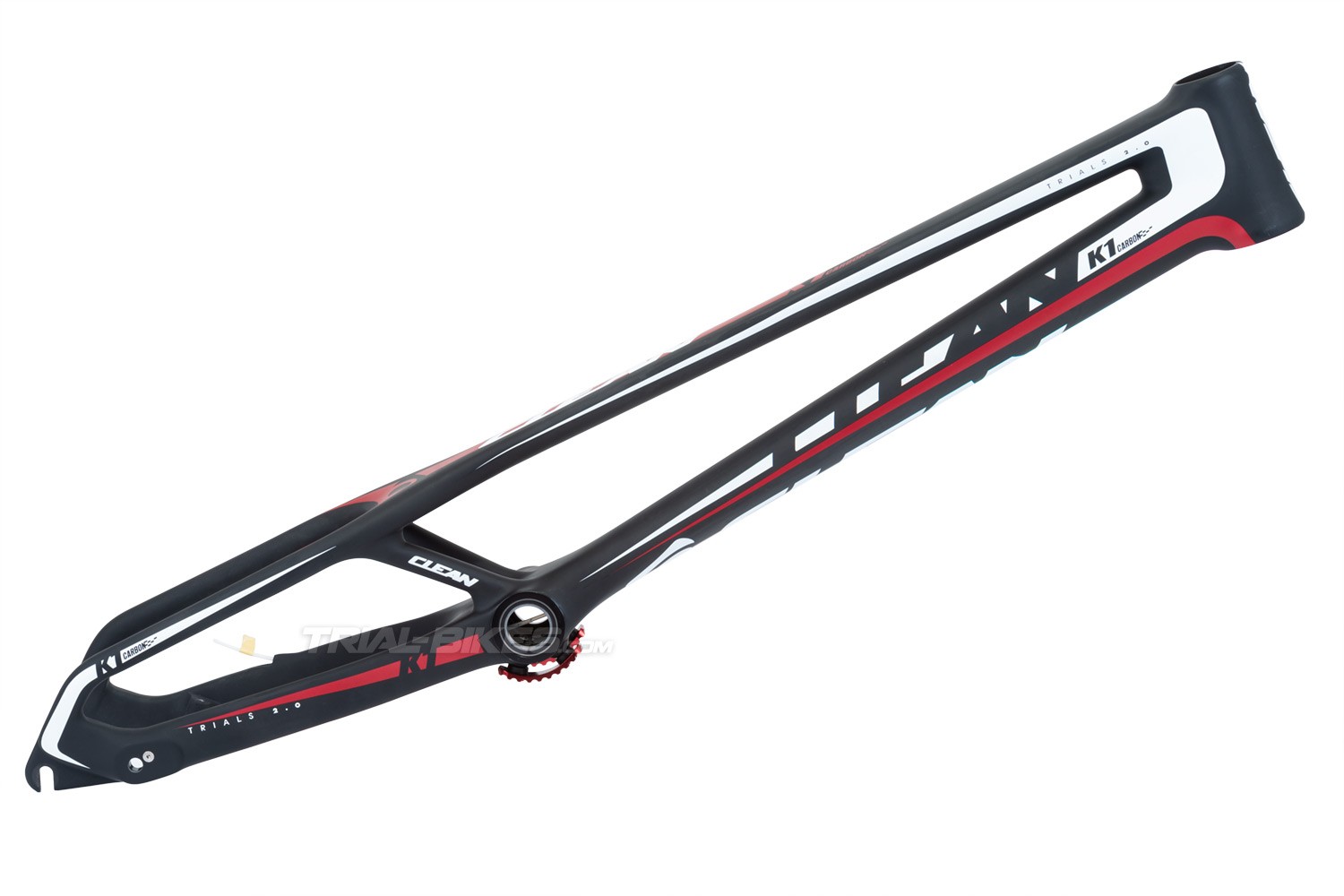

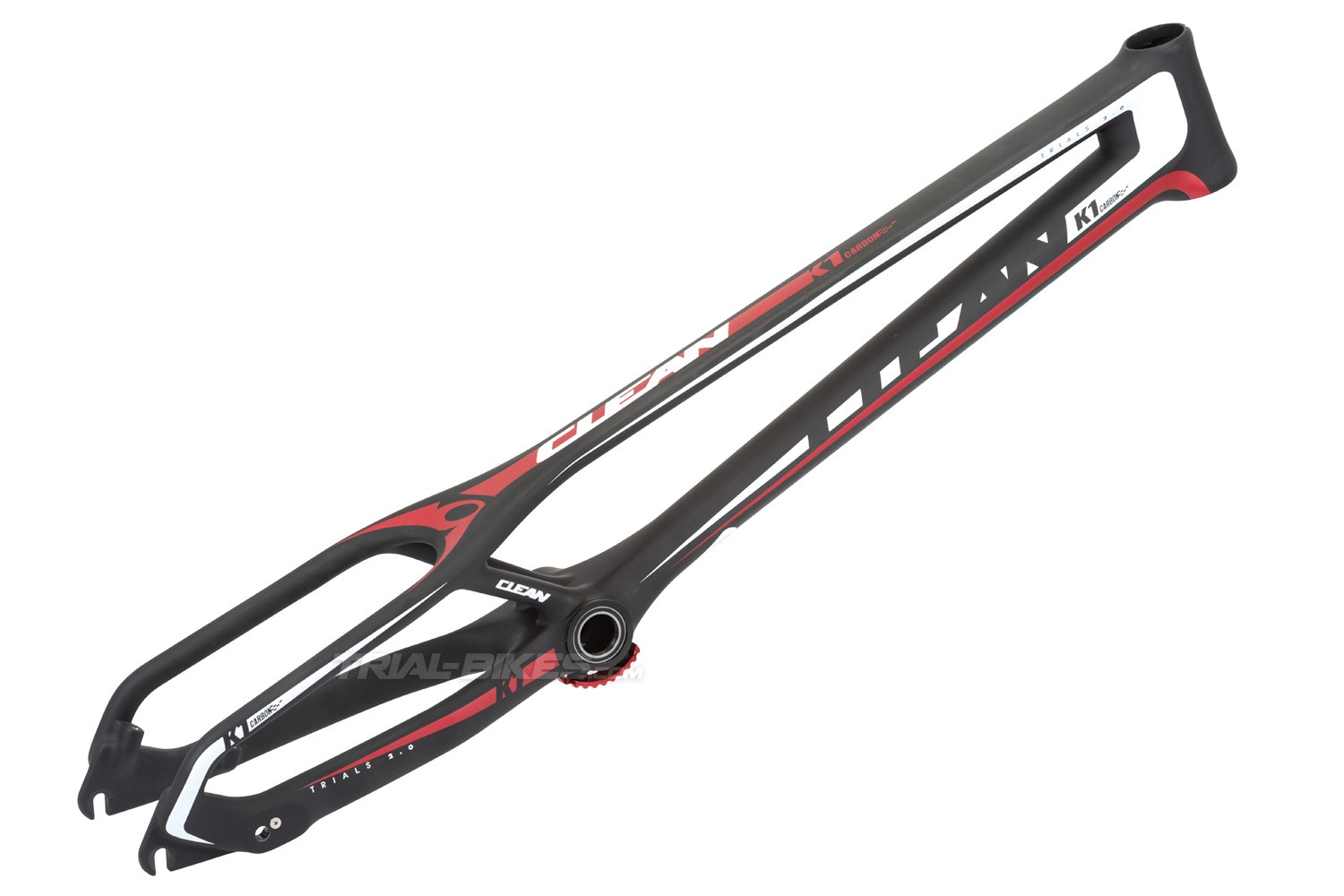

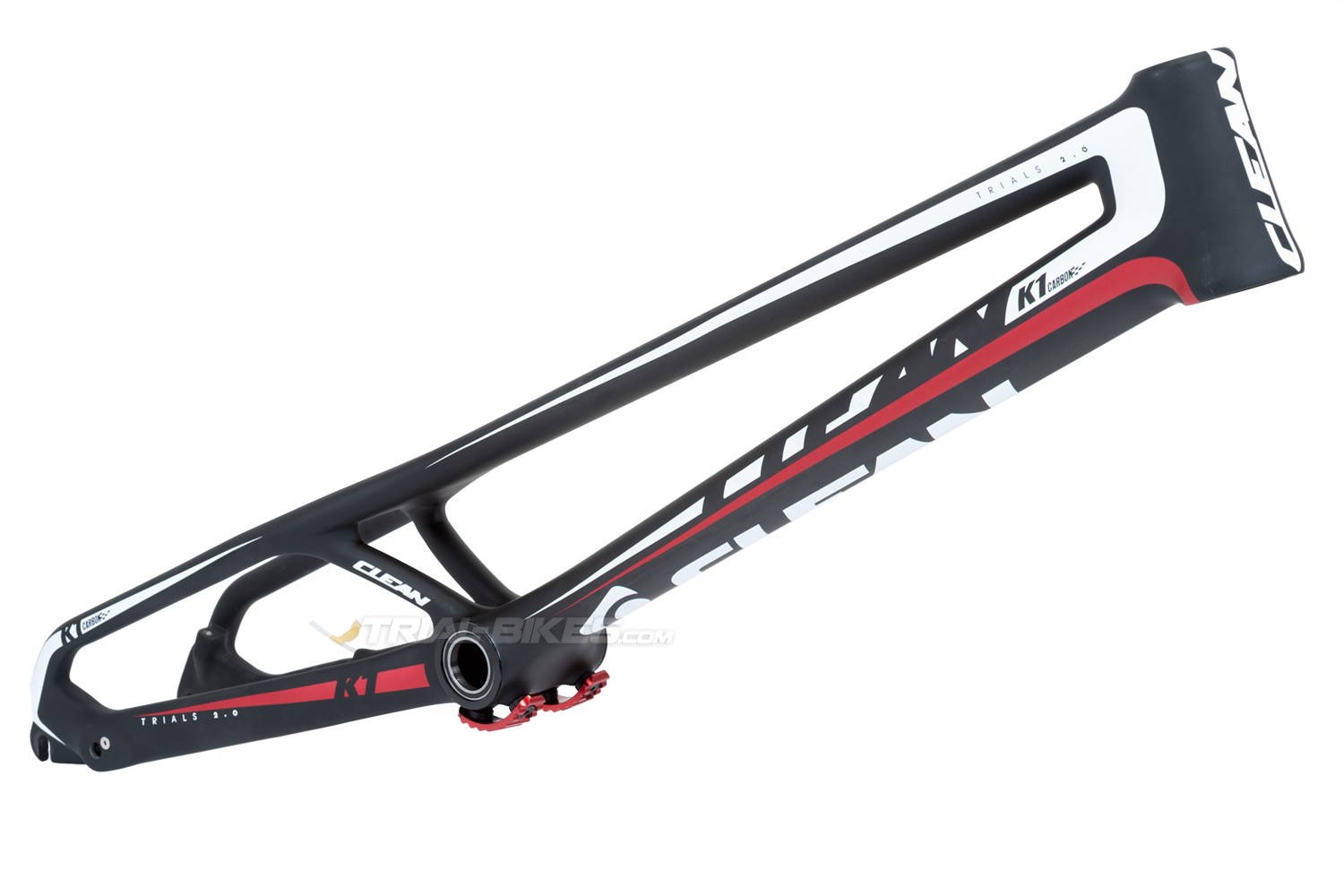

- Cuadro de carbono Clean K1 20”, diseñado en España por la marca Clean inspirándose en el exitoso diseño del cuadro Clean X2.
- Desarrollado y puesto a prueba durante meses por los pilotos de trial del equipo Clean Abel Mustieles, Sebas Ruiz, Benito Ros y Ion Areitio.
- Construcción en fibra de carbono de alto módulo, que permite aumentar la rigidez en comparación con los cuadros de aluminio, ¡y además solo pesa 985g!
- Cada tubo ha sido conificado, optimizando su espesor y garantizando el mejor funcionamiento durante el pilotaje.
- Tubo de dirección cónico 1 1/8” a 1.5” (“tapered”), de 120mm de longitud.

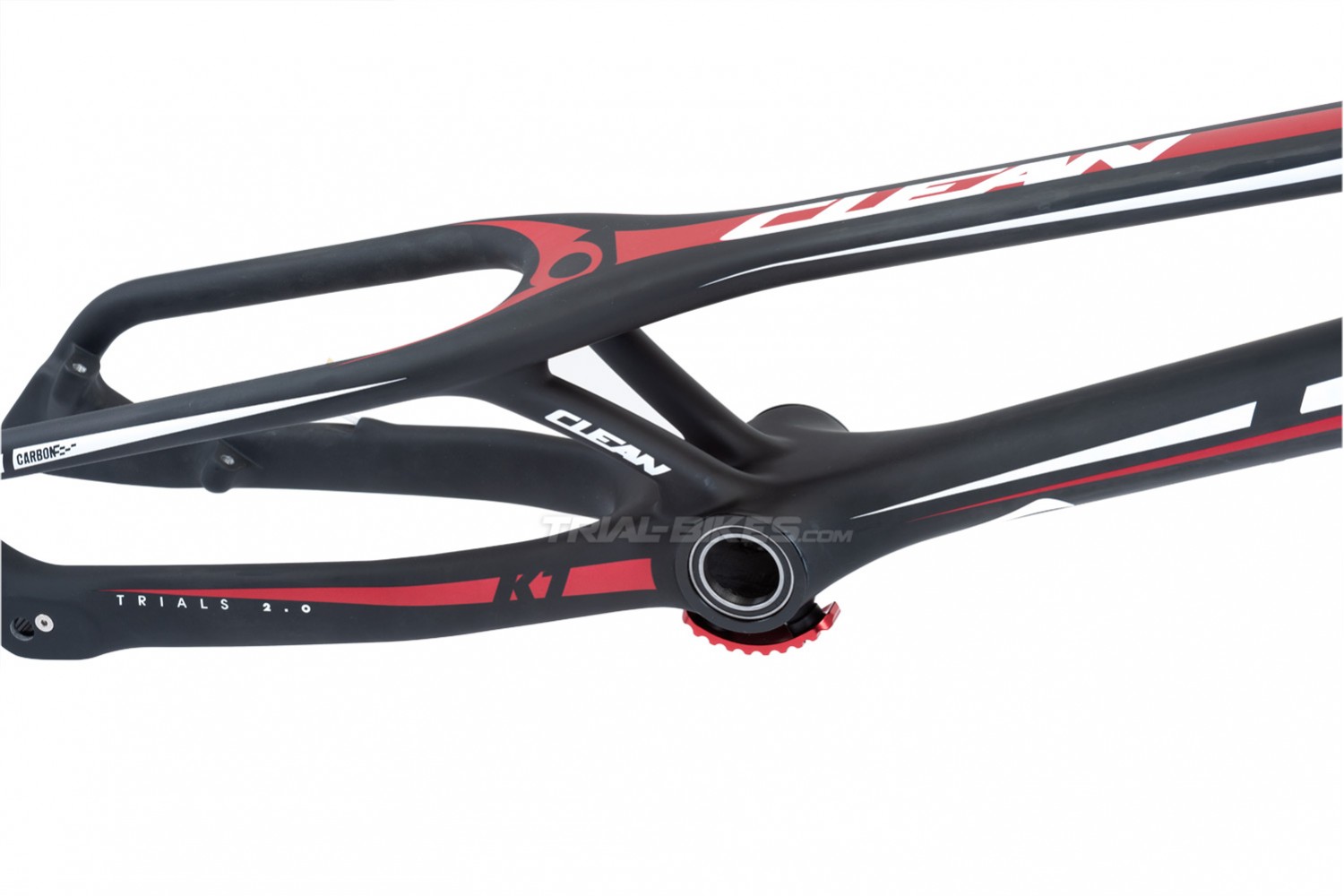

- Diseño bi-tubo de la parte central del cuadro, en forma de triángulo sobre el pedalier, obteniendo como resultado la configuración más rígida posible.
- Punteras verticales, espaciadas a 116mm.
- La puntera izquierda integra el soporte de disco Post Mount.
- La puntera derecha integra el soporte para tensor de doble roldana.
- Soportes para mini-placa protectora de 4 tornillos en el tubo de pedalier.
- Incluye la mini-placa protectora, con sus respectivas gomas ya instaladas, así como las cazoletas y rodamientos del eje pedalier.
- No incluye dirección, tensor de cadena ni otros accesorios adicionales, disponibles por separado.

Las 7 Claves de Compatibilidad
A continuación puedes encontrar los principales detalles a considerar para montar este cuadro:

- 1) Dirección. Como el tubo de dirección de este cuadro es cónico (“tapered”), de diámetro superior 1 1/8” e inferior 1,5”, es compatible con horquillas cónicas (“tapered”) de 1 1/8” – 1,5”. Si se desea utilizar una horquilla estándar de diámetro 1 1/8”, puede instalarse un anillo adaptador para la cazoleta inferior, disponible en nuestro catálogo.

- 2) Placa protectora. Este cuadro ya incluye su propia mini-placa. En cualquier caso, es compatible con la placa protectora Bonz Pro Light, Clean Light y todas aquellas que tengan las siguientes dimensiones:
· Distancia entre un agujero delantero y uno trasero: 39-40mm.
· Distancia lateral entre agujeros: 43mm.

- 3) Eje pedalier. Debe utilizarse un sistema de eje pedalier tipo Press Fit AS30, como el kit de pedalier Clean X2.

- 4) Freno trasero. Este cuadro incorpora soportes para freno de disco de tipo Post Mount, por lo que debe utilizarse un freno de disco trasero de este tipo. Las pinzas de freno Post Mount son aquellas que apoyan verticalmente sobre el soporte, en lugar de lateralmente (como es el caso de las pinzas IS).

- 5) Tensor de cadena. Este cuadro requiere de un tensor de cadena de doble roldana, por lo que no es compatible con excéntricas ni otros tensores de otro tipo. Es compatible con el tensor de cadena Clean X2 y aquellos de idénticas dimensiones.

- 6) Buje trasero. Dado que este cuadro incorpora soportes para tensor de cadena de doble roldana, debe montarse un buje trasero de anchura 116mm. En caso de querer instalar un buje de 110mm de espaciado (común en bicicletas de 20” que utilizan tensores tipo excéntrica), debe añadirse un espaciador de 3mm de ancho a cada lado del buje, para dar el total de 116mm.
Además, como este cuadro tiene soportes para freno de disco únicamente, es importante que tu buje trasero cuente con soportes para el disco de freno.

- 7) Horquilla. El tubo de dirección de tu horquilla debe ser suficientemente largo como para quedar al menos 2mm por encima del tornillo superior de la base de la potencia.
Para garantizar esto, debes sumar la longitud del tubo de dirección del cuadro (en este caso, 120mm), con la parte de las cazoletas que sobresale del tubo de dirección, con los espaciadores de dirección (en el caso de usarlos) y/o tapas guardapolvo que se sitúen bajo la potencia, y también con la altura de la base de la potencia que desees utilizar. Una vez hechos estos cálculos, podrás comprobar si tu horquilla es suficientemente larga como para quedar 2mm por encima del tornillo superior de la base de la potencia.

Medidas (con una horquilla de 370mm x 40º de curvatura)
- Anchura de vainas: 116mm
- Caja de pedalier: 91mm
- Tubo de dirección: 120mm, diseño cónico 1 1/8” a 1,5”

- Distancia entre ejes: 1005mm
- Distancia pedalier/eje trasero: 350mm
- Altura de pedalier: +87mm
- Ángulo: 72º

Acabados
- Negro mate, con gráficos Clean K1 en blanco y rojo.

Peso
- 993.26g, peso total de 1109g (cuadro, mini-placa, goma, cazoletas y rodamientos del pedalier).

Información adicional
Este cuadro tiene una garantía de 6 meses, que cubre defectos de fabricación y materiales. Los daños causados por cualquier tipo de uso inadecuado o golpes contra los obstáculos anularán totalmente la cobertura de la garantía.

Si tienes alguna cuestión acerca de la compatibilidad de tus componentes no dudes en consultarnos.
