Cuadro Clean X1 26''

CLEAN CLEAN

537678

Nuevo

Descripción y materiales

Más detalles

Warning: Last items in stock!

349,00€

IVA incluido.

472,00€ IVA incluido.

-123,00€

Hacer pregunta


Descripción y materiales

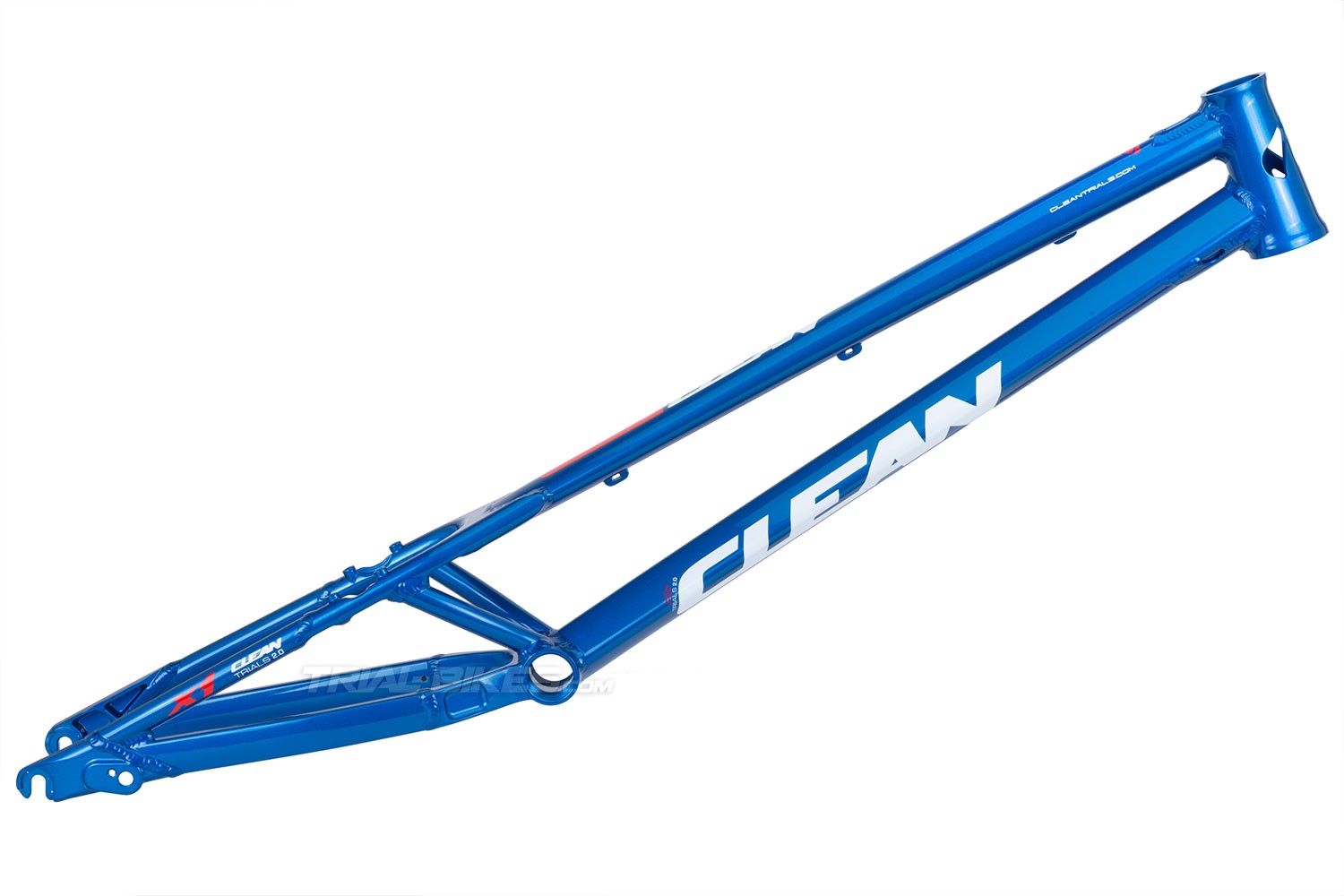

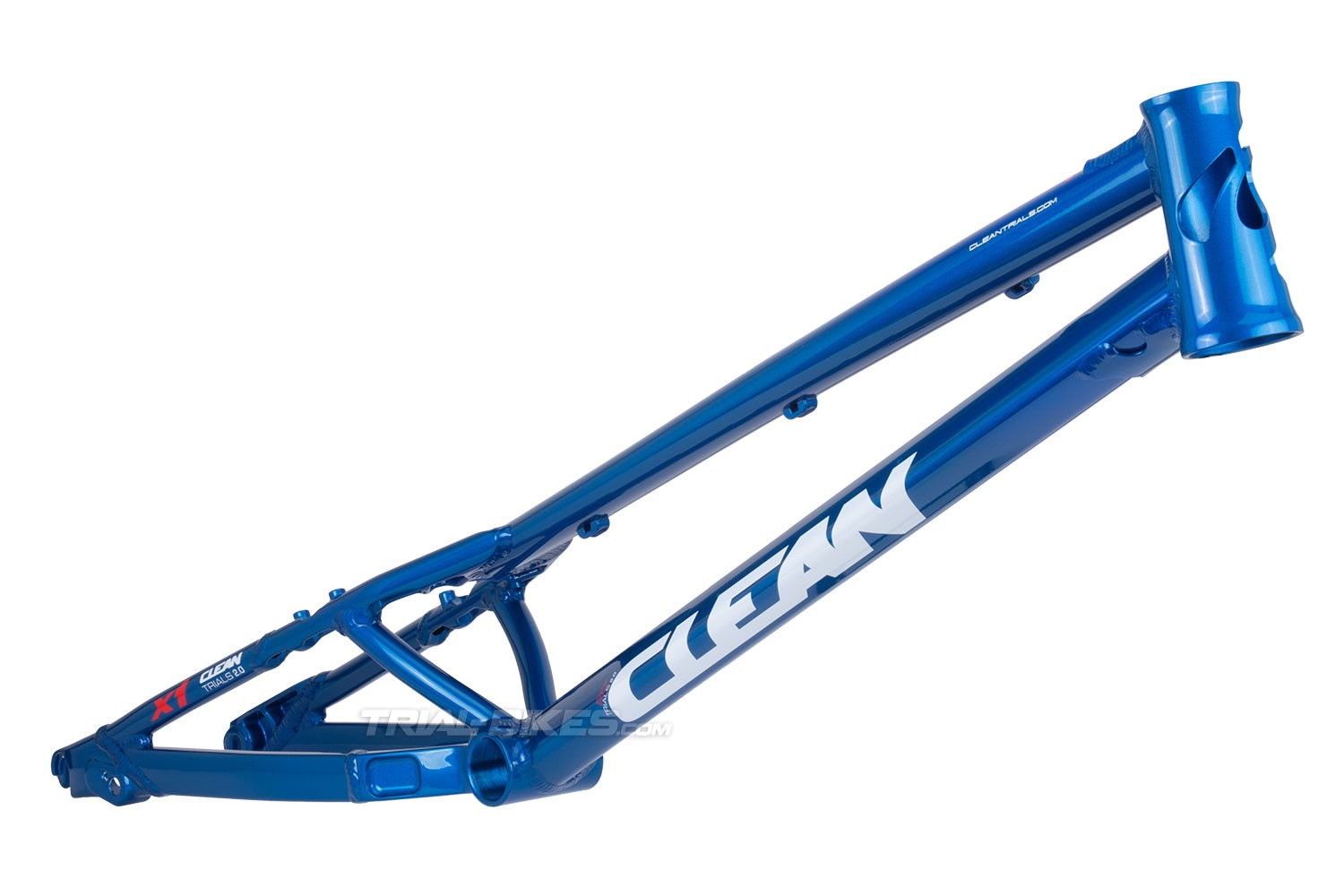

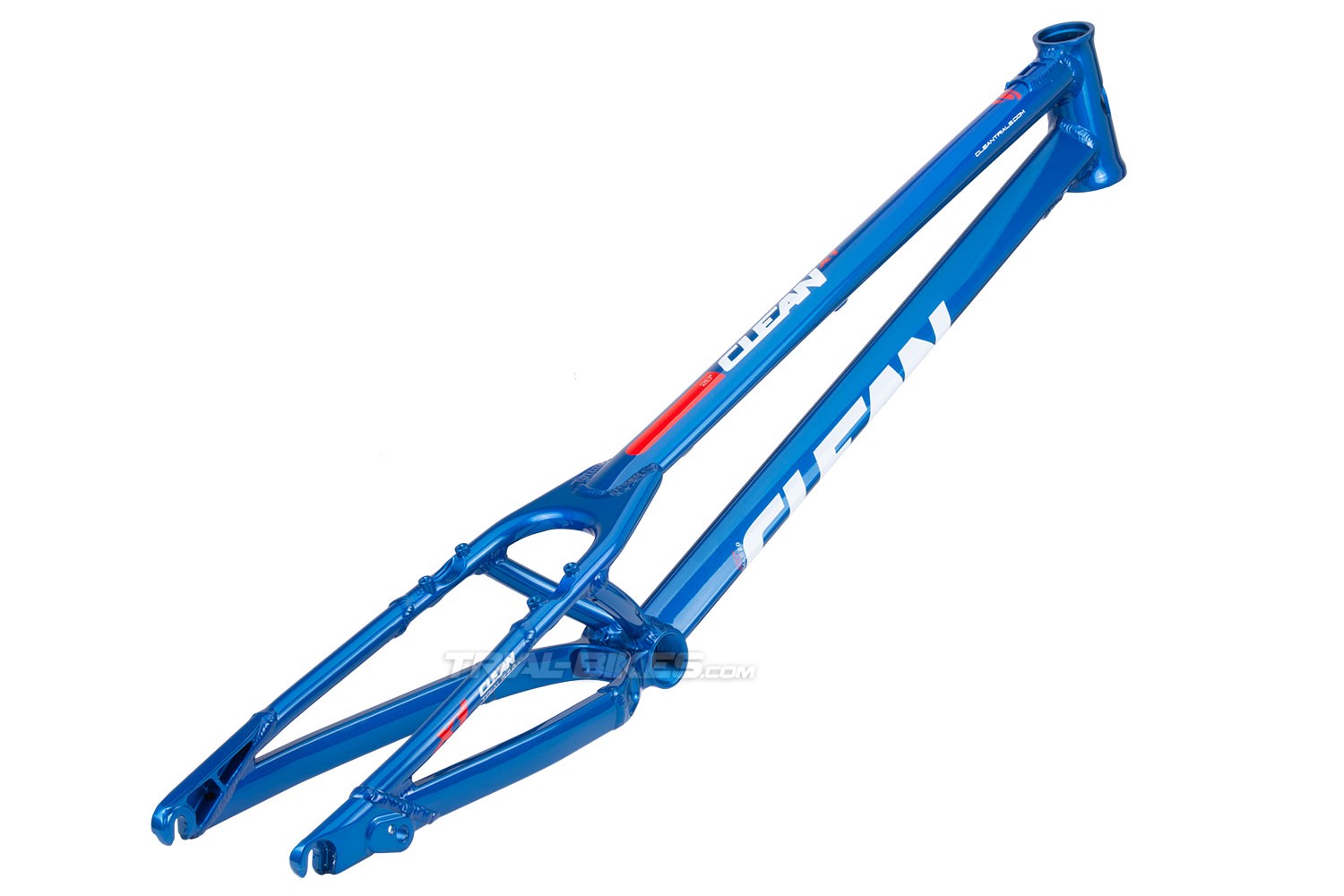

- Nuevo cuadro Clean X1 26”, desarrollado en España por el Campeón del Mundo UCI Abel Mustieles, creador de la marca Clean.
- El nuevo Clean X1 26” es el primer modelo de 26 pulgadas de la marca española Clean, y por ello ha sido puesta a prueba con más de 6 meses de tests y desarrollo llevados a cabo por pilotos de clase mundial como Sergi Llongueras y Gilles Coustellier.
- Incorpora un tubo de dirección cónico (“tapered”), para direcciones semi-integradas de 1 1/8” a 1,5” que presenta la gran ventaja de utilizar un rodamiento inferior de mayor tamaño que el de las direcciones semi-integradas de la mayoría de los cuadros. Esto aumenta su durabilidad y a su vez permite mejorar la rigidez de la parte delantera de la bicicleta.

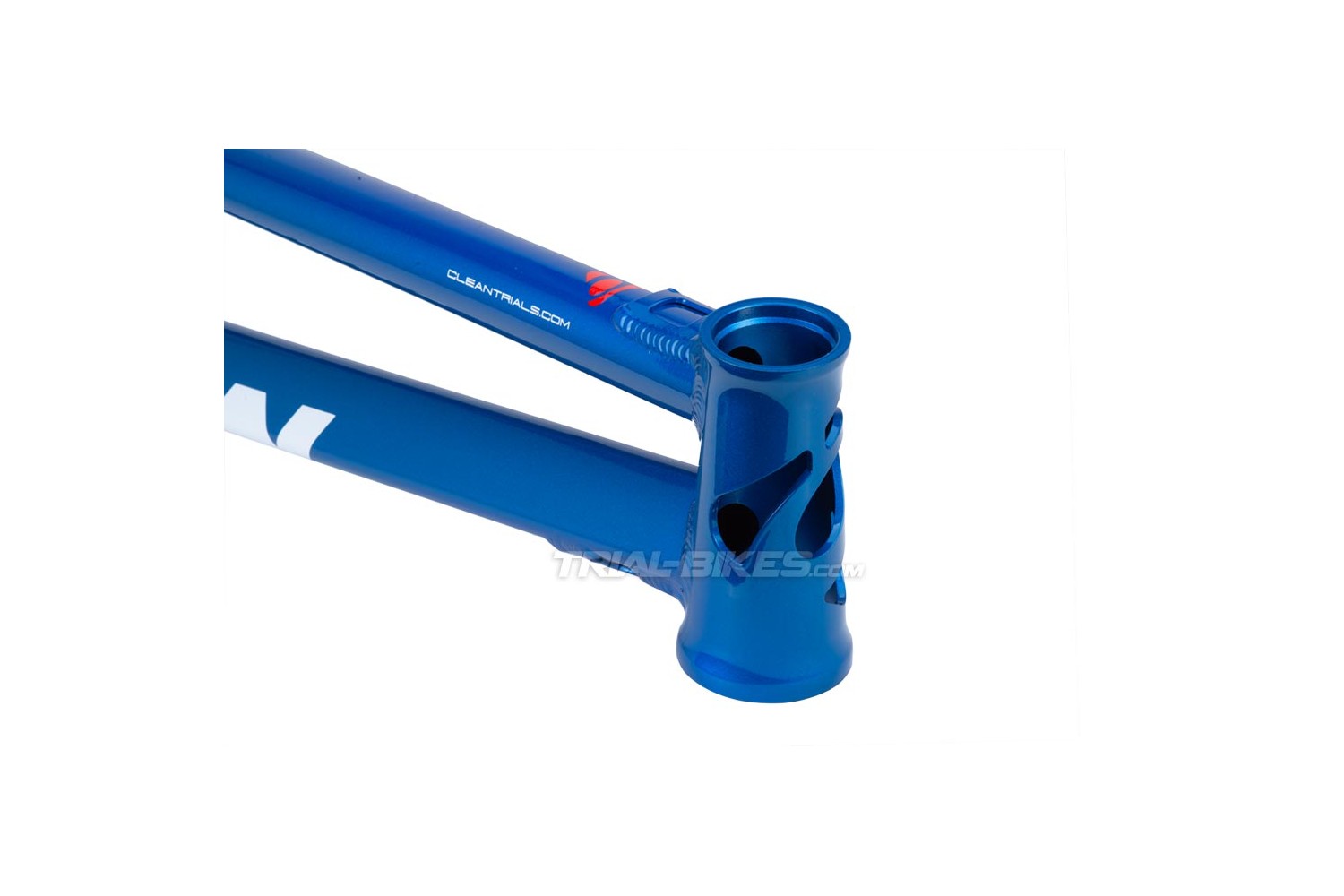

- El tubo de dirección tiene dos ventanas laterales que eliminan el peso innecesario.
- Tanto el tubo principal superior como el inferior incorporan un refuerzo que ayuda a aumentar la rigidez frontal y evita posibles fisuras en esta zona.
- Además, el tubo inferior se une al pedalier de forma asimétrica: en lugar de estar soldado en el centro del tubo del eje pedalier, está desplazado hacia la izquierda. Con esto se consigue minimizar la flexión del cuadro en la pedalada, pues el piñón hace menos palanca con respecto al tubo principal al estar más cerca del mismo.
- Tubo de eje pedalier de 90mm de ancho, sin rosca, para utilizar un eje pedalier del tipo Press Fit BB30 (no compatible con otros sistemas).

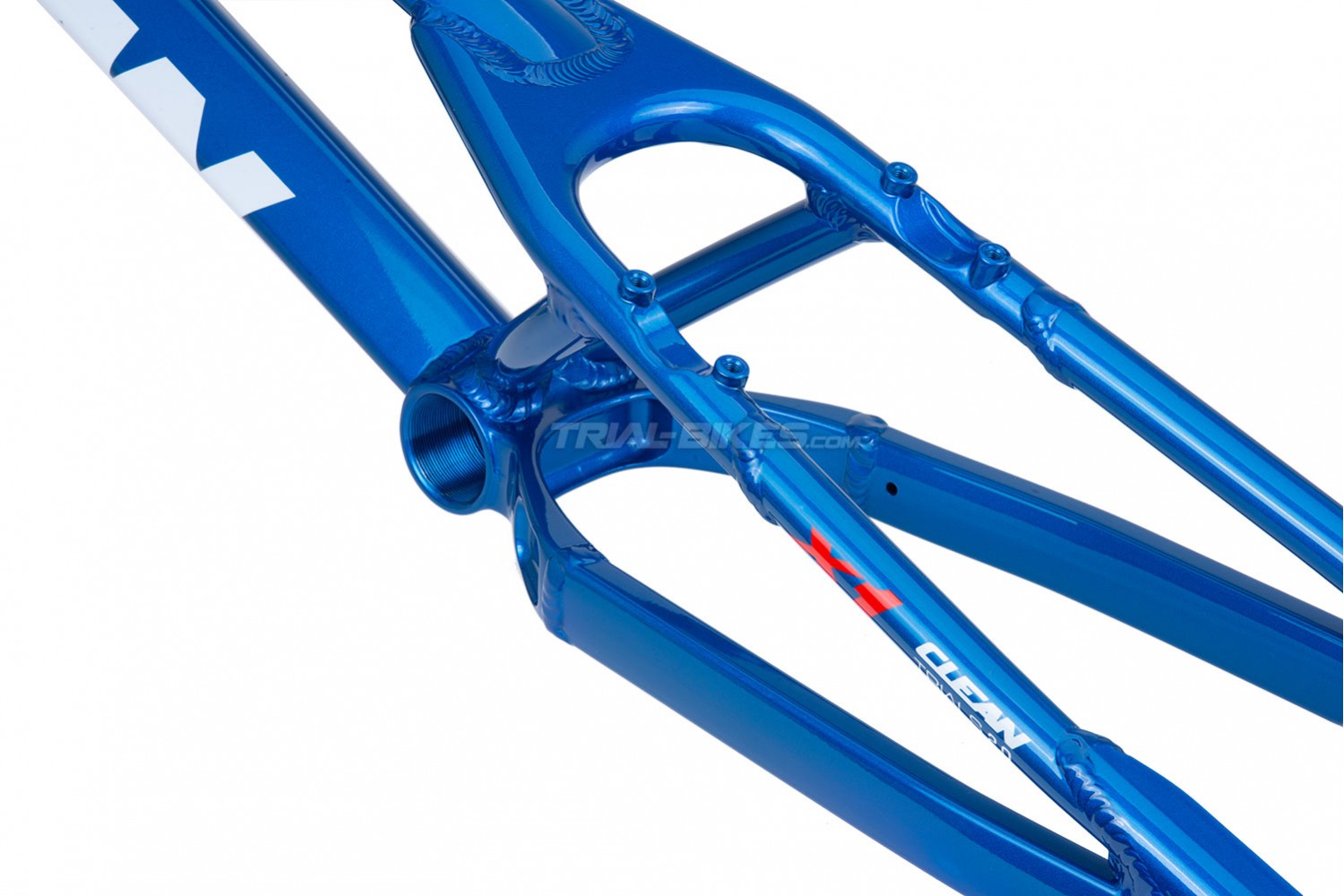

- Incorpora dos tubos de asiento en lugar de uno, formando un triángulo, lo cual permite aumentar considerablemente la resistencia y rigidez de esta zona.
- Las vainas superiores se unen al tubo superior mediante un refuerzo tipo gorila integrado, esencial para mejorar la frenada y evitar la flexión de la parte trasera de la bicicleta.
- Vainas contorneadas, que aportan espacio más que suficiente para evitar roces con el neumático o las bielas.
- La vaina derecha está fabricada en 2 piezas, e incorpora un refuerzo mecanizado en CNC en la unión con el tubo de pedalier, mientras que la vaina izquierda está fabricada en una sola pieza, desde el pedalier hasta la puntera izquierda.
- Soportes de freno de llanta de 4 tornillos integrados en el refuerzo tipo gorila, espaciados a 100mm.
- Incorpora punteras horizontales, mecanizadas en CNC de alta precisión y redondeadas para facilitar el montaje de la rueda.
- Espaciado para buje trasero de 116mm, diseñado para utilizar tensores de cadena de tipo excéntrica.
- Acabado anodizado en color plata, con gráficos Clean X1 en color negro y gris.

Las 7 Claves de Compatibilidad
A continuación puedes encontrar los principales detalles a considerar para montar este cuadro:

- 1) Dirección. Como el tubo de dirección de este cuadro es cónico (“tapered”), de diámetro superior 1 1/8” e inferior 1,5”, es compatible con horquillas cónicas (“tapered”) de 1 1/8” – 1,5”. Si se desea utilizar una horquilla estándar de diámetro 1 1/8”, puede instalarse un anillo adaptador para la cazoleta inferior o el incluido en la dirección tapered Clean 1 1/8” – 1,5”, disponible en nuestro catálogo.

- 2) Placa protectora. Como es habitual en la gran mayoría de cuadros de 26”, este cuadro no incorpora soportes para placa protectora. Por tanto, debe utilizarse un protector tipo UCI (anillo), como los que puedes encontrar en esta sección.

- 3) Eje pedalier. Debe utilizarse un eje pedalier del tipo Press Fit BB30 (sin rosca). Es decir, un eje pedalier en el que las cazoletas entren a presión en el cuadro (en lugar de roscadas), y utilice rodamientos del tipo BB30 (referencia 6806-2RS), como el eje pedalier Clean.

- 4) Freno trasero. Este cuadro incorpora soportes para freno de llanta de 4 tornillos, por lo que debe utilizarse un freno de llanta trasero de este tipo. La distancia entre los agujeros de los tornillos de los soportes es de 100mm.

- 5) Tensor de cadena. Este cuadro está diseñado para utilizar tensores de cadena de tipo excéntrica. Dado que las vainas están espaciadas a 116mm, la suma del ancho del buje y las dos excéntricas debe dar el total de 116mm.

- 6) Buje trasero. Dado que este cuadro está diseñado para utilizar tensores de cadena de tipo excéntrica, el buje trasero debe ser tal que, al añadir las excéntricas, se tenga el espaciado total de 116mm.

- 7) Horquilla. El tubo de dirección de tu horquilla debe ser suficientemente largo como para quedar al menos 2mm por encima del tornillo superior de la base de la potencia.
Para garantizar esto, debes sumar la longitud del tubo de dirección del cuadro (en este caso, 120mm), con la parte de las cazoletas que sobresale del tubo de dirección, con los espaciadores de dirección (en el caso de usarlos) y/o tapas guardapolvo que se sitúen bajo la potencia, y también con la altura de la base de la potencia que desees utilizar. Una vez hechos estos cálculos, podrás comprobar si tu horquilla es suficientemente larga como para quedar 2mm por encima del tornillo superior de la base de la potencia.

Medidas (con una horquilla de 412mm x 30mm de curvatura)
- Anchura de vainas: 116mm
- Caja de pedalier: 90mm
- Tubo de dirección: 120mm, diseño cónico 1 1/8” a 1,5”

- Distancia entre ejes: 1093mm
- Distancia pedalier/eje trasero: 380mm
- Altura de pedalier: +68mm
- Ángulo: 72º

Acabados
- Acabado anodizado en color plata, con gráficos Clean X1 en color negro y gris.

Peso
- 1.716g

Información adicional
Este cuadro tiene una garantía de 1 año que cubre defectos de fabricación y materiales. Los daños causados de los golpes contra los obstáculos anulan totalmente la cobertura de la garantía.

Si tiene alguna duda acerca de la compatibilidad de sus componentes no dude en consultarnos.

PESO1.716
TIPO DIRECCIÓNTapered 1 1/8" - 1.5"
