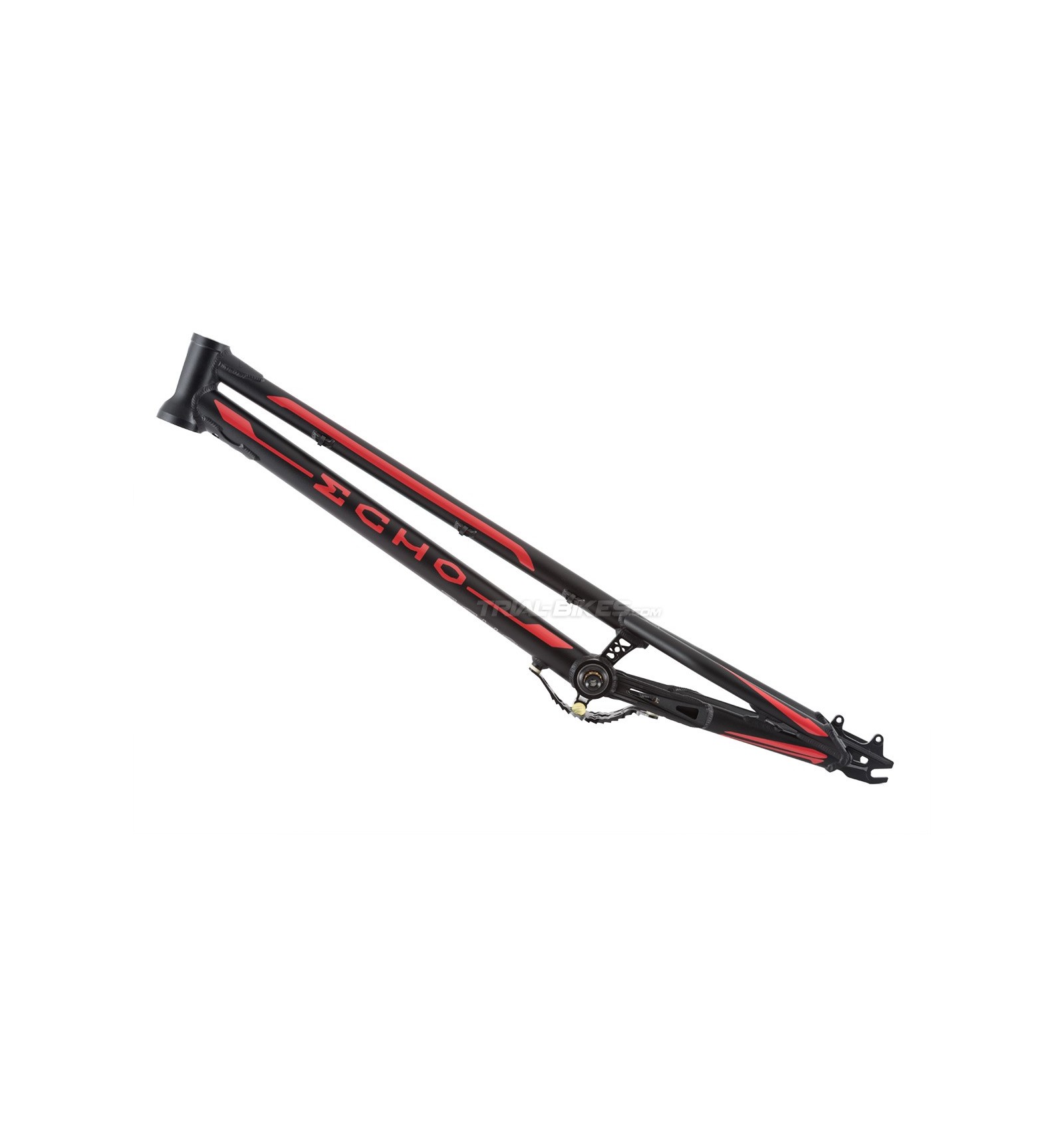

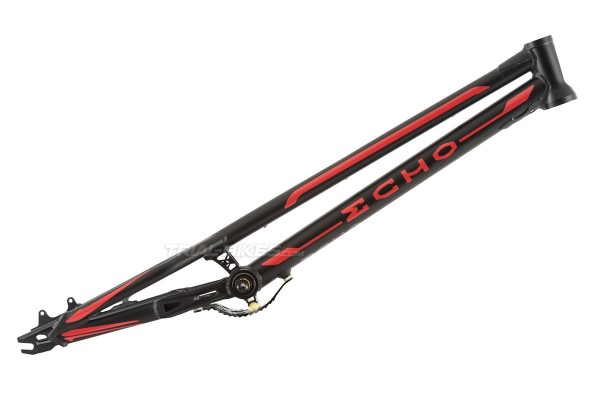

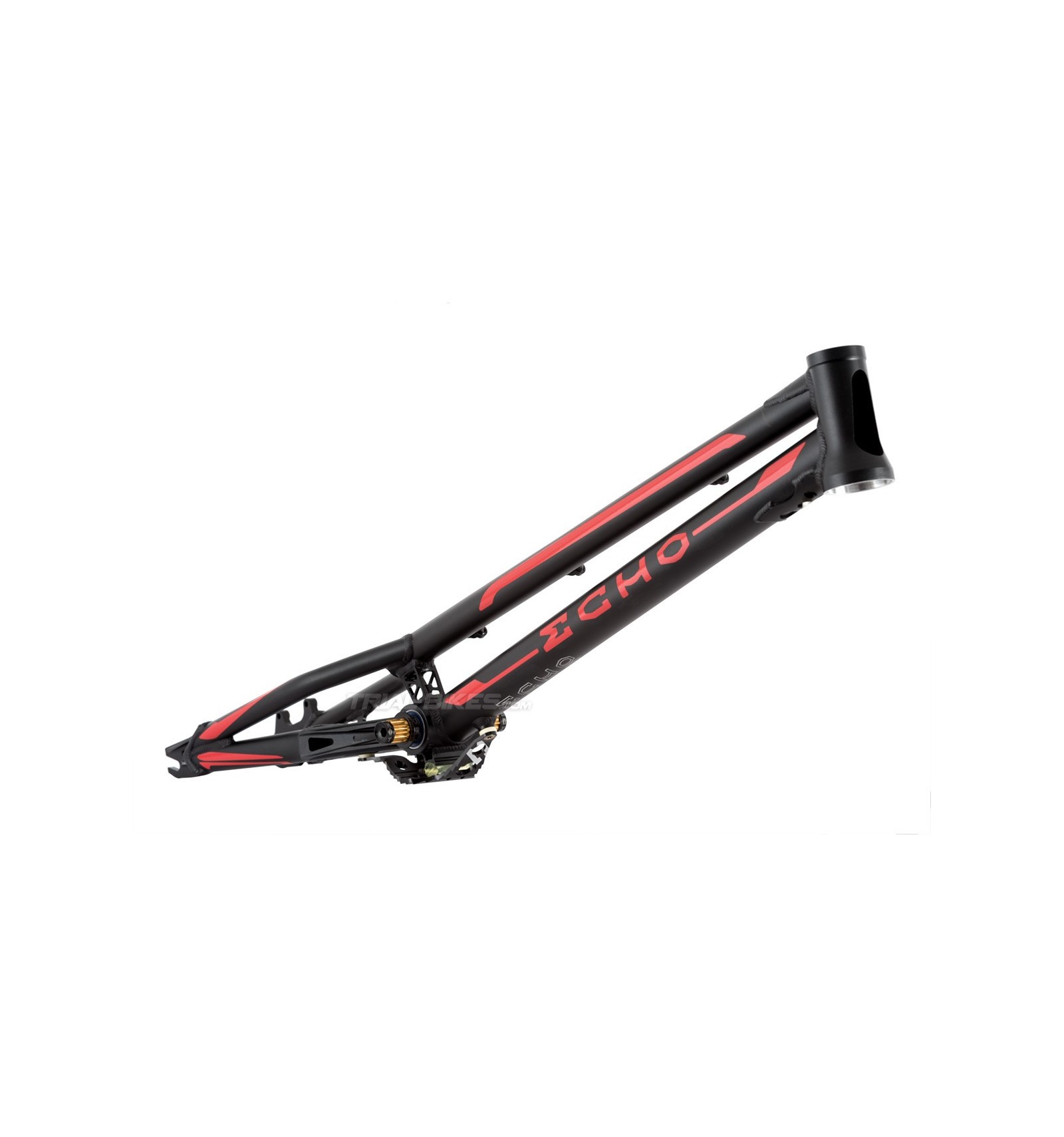

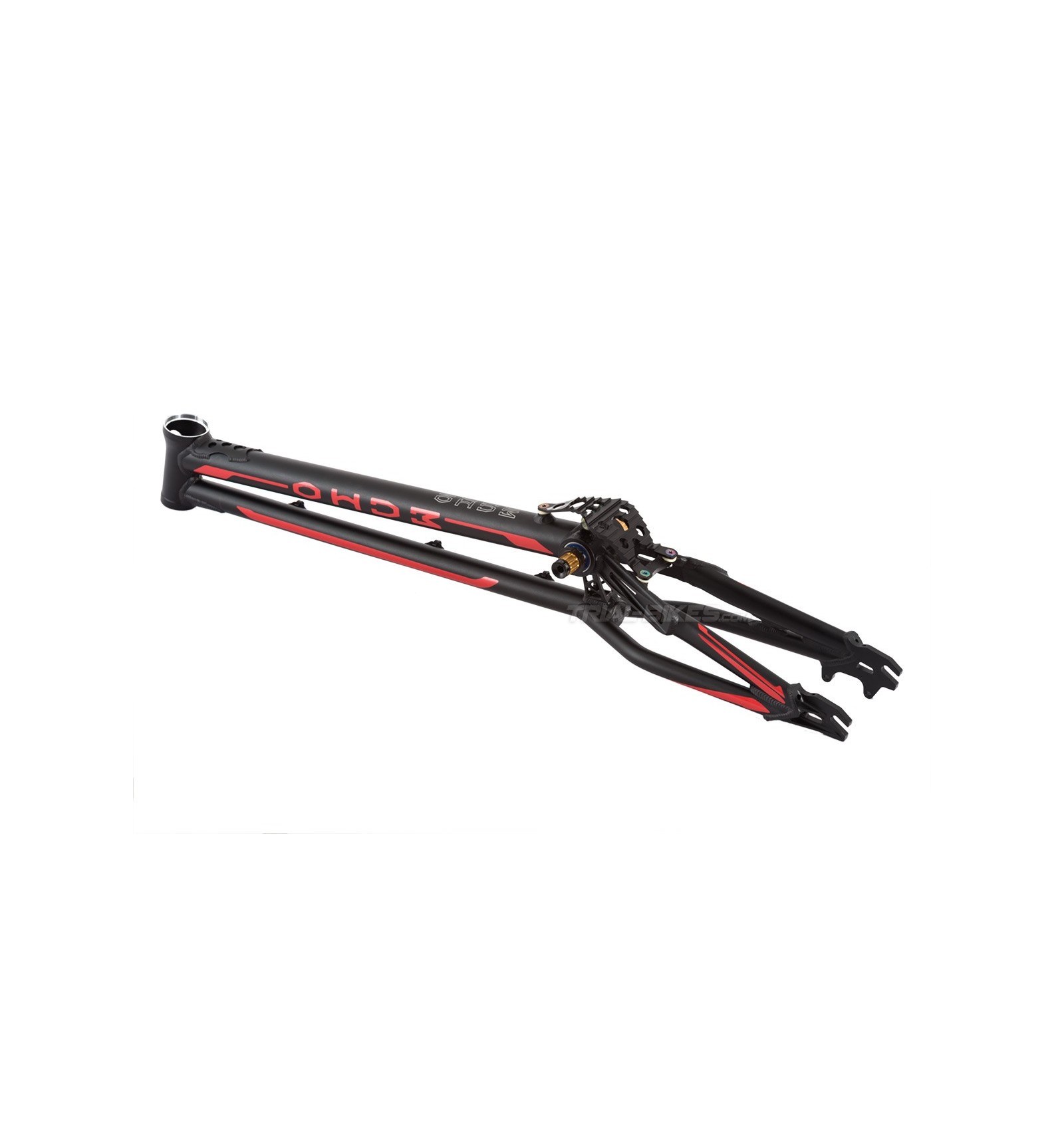

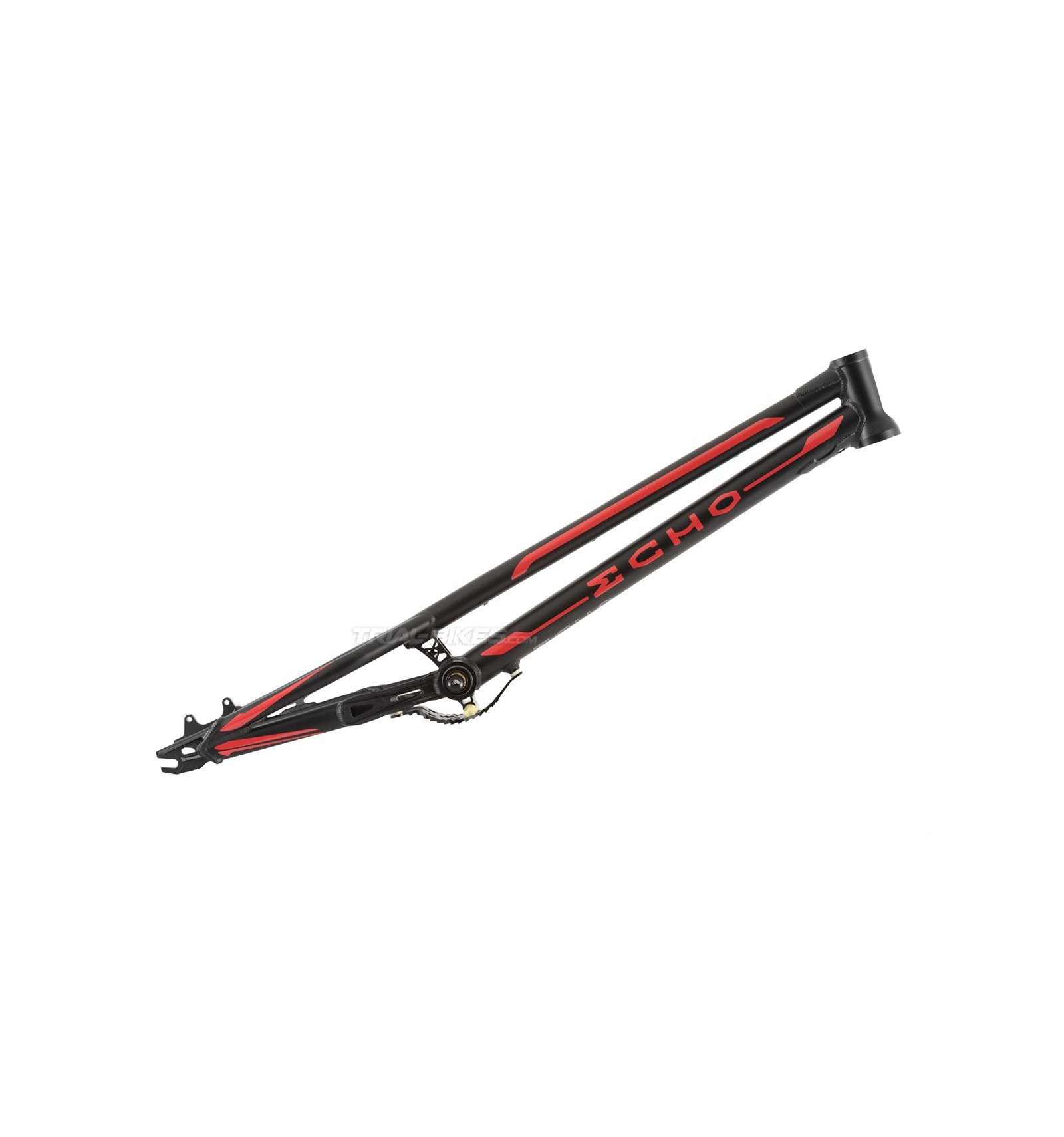

Cuadro Echo TI Tapered 20'' (pedalier Titanio y protector) Expand

Cuadro Echo TI Tapered 20'' (pedalier Titanio y protector)

ECHO ECHO

537783

Nuevo

Descripción y materiales

Más detalles

This product is no longer in stock

396,69€

Hacer pregunta

Descripción y materiales
- Nuevo cuadro Echo Ti 20”, como novedad en el catálogo de trial bici de la conocida marca asiática Echo.
- Se trata de una nueva edición que incorpora múltiples novedades tanto en diseño como fabricación, con el fin de conseguir un cuadro ligero, fiable, rígido y a la cabeza del mercado.
- Completamente fabricado en aleación de aluminio 6061-T6 de alta calidad, que permite obtener el mejor compromiso entre buenas propiedades, bajo peso y precio asequible.
- Los tubos principales son tri-conificados, lo que significa que modifican su geometría y espesores internos para optimizar la relación resistencia/peso.

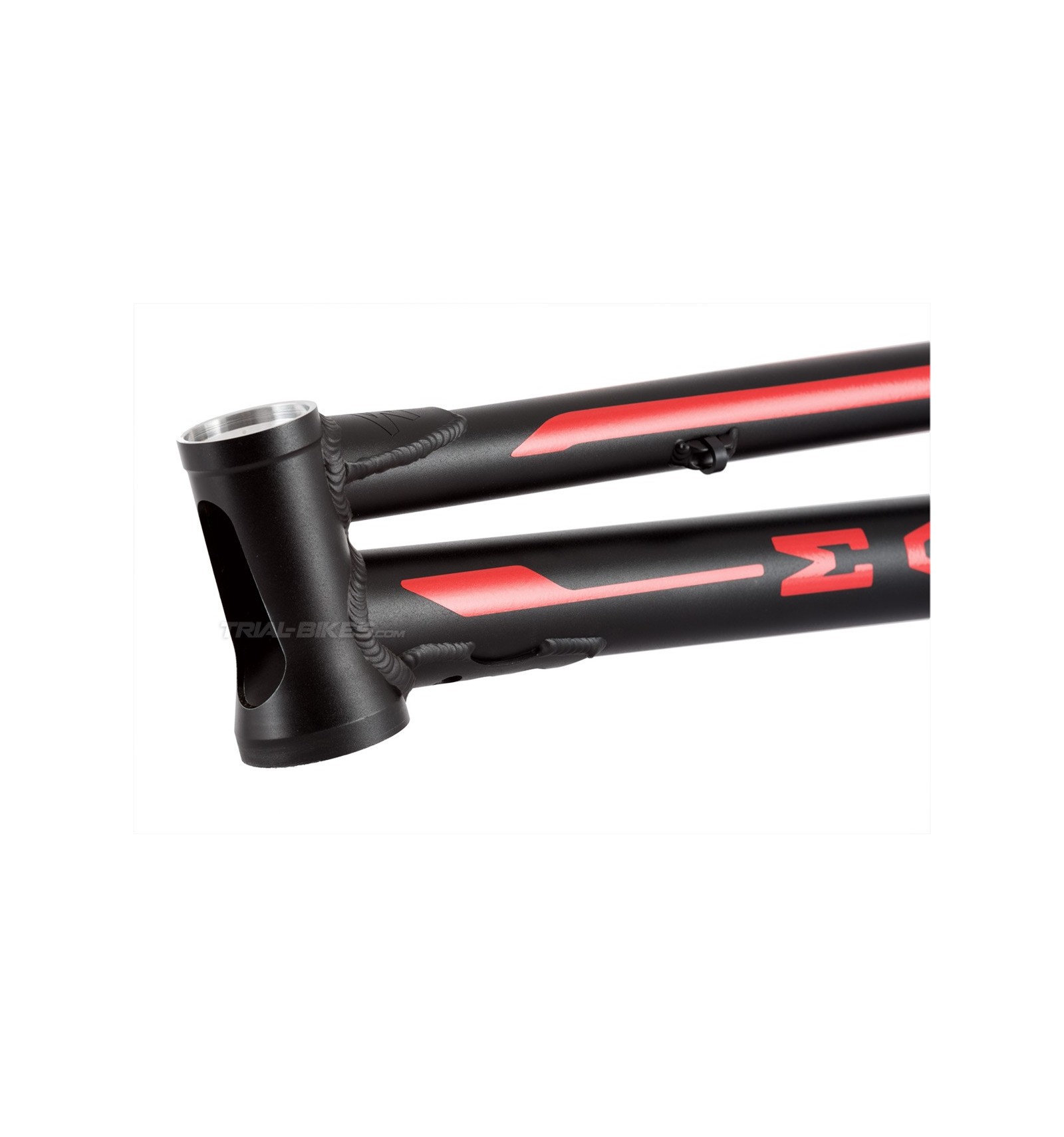

- Otra novedad es la introducción del tubo de dirección cónico (“tapered”), de diámetro superior 1 1/8” e inferior 1.5”, que presenta la gran ventaja de utilizar un rodamiento inferior de mayor tamaño. Esto permite aumentar considerablemente la rigidez de la parte delantera de la bicicleta.
- El tubo de dirección mide 100mm e incorpora una ventana frontal para eliminar peso adicional.
- Además, el tubo de dirección de este cuadro tiene la particularidad de estar diseñado para direcciones integradas (no semi-integradas). Las direcciones integradas no necesitan cazoletas para los rodamientos, sino que están diseñados para que cada rodamiento se aloje directamente en el tubo.
- Los tubos principales están unidos entre sí y también al tubo de dirección mediante un refuerzo cada uno, lo que permite aportar un extra de rigidez y resistencia a la parte frontal de la bicicleta.
- El tubo de sillín tiene un diseño exclusivo de Echo, y en lugar de ser un tubo convencional, se trata de dos piezas completamente mecanizadas en CNC 3D de alta precisión, aligeradas al máximo con diversas ventanas.
- Tubo de pedalier estándar de 68mm, sin rosca, para utilizar con ejes de pedalier tipo Spanish.
- El cuadro incorpora soportes para placa protectora en las vainas y el tubo inferior, con un refuerzo que ayuda a distribuir la energía de los impactos.
- Incluye la placa mini protectora de piñón Echo SL, en color negro.

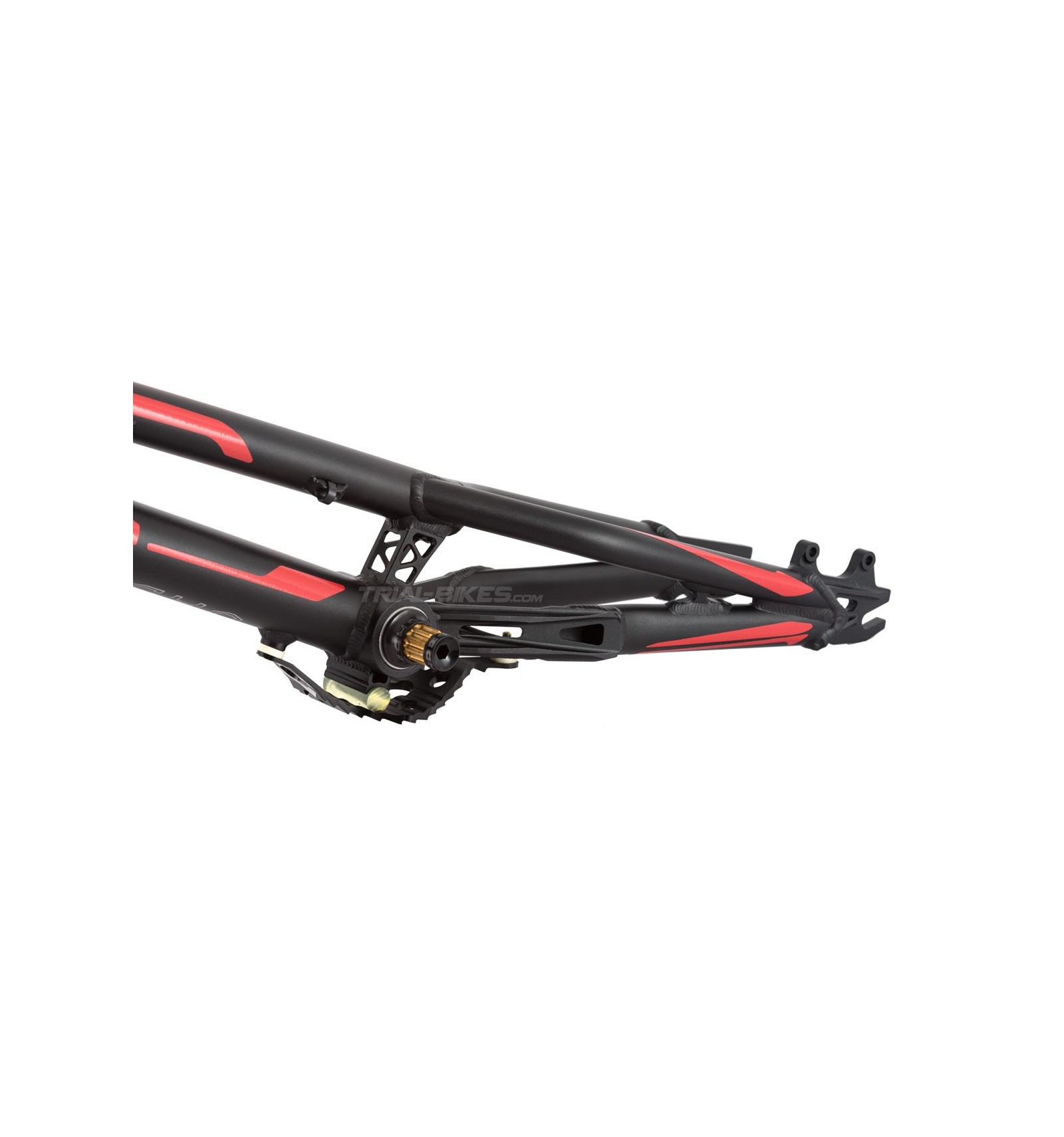

- Cada una de las vainas inferiores se une al tubo de pedalier mediante un gran refuerzo mecanizado en CNC 3D, que aumenta notablemente la rigidez de esta zona crítica.
- Vainas contorneadas, lo que aporta más espacio para el neumático y también permite mejorar la rigidez de la zona trasera de la bicicleta.

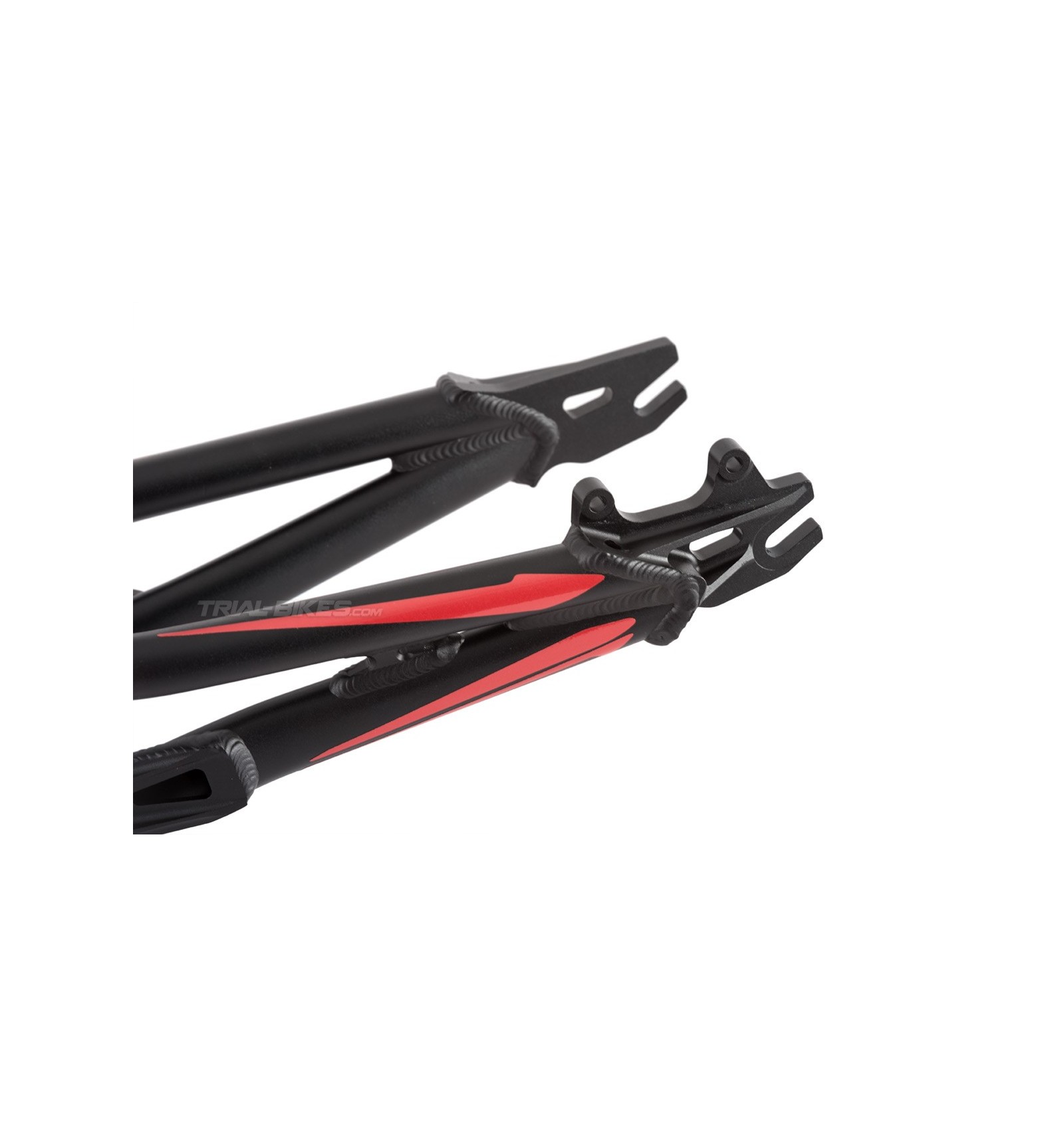

- Incorpora punteras horizontales espaciadas a 116mm, diseñadas para utilizar el sistema de tensión integrado de Echo (no necesita de excéntricas ni otro tipo de tensor de cadena).
- Cada puntera está integrada en una pieza mecanizada en CNC 3D de altísima calidad, a la que se unen ambas vainas. Esto permite multiplicar la rigidez de la parte trasera de la bicicleta, además de ofrecer una resistencia mucho mayor ante posibles fisuras.
- Este cuadro está disponible con soportes de freno de disco IS, con el soporte integrado en la puntera izquierda.
- Disponible en color negro anodizado, con adhesivos Echo Ti  en color rojo.

Las 7 Claves de Compatibilidad
A continuación puedes encontrar los principales detalles a tener en cuenta para montar este cuadro:

- 1) Dirección. El tubo de dirección de este cuadro tiene la particularidad de estar diseñado para direcciones integradas (no semi-integradas). Las direcciones integradas no necesitan cazoletas para los rodamientos, sino que están diseñados para que cada rodamiento se aloje directamente en el tubo.
Como el tubo de dirección de este cuadro es cónico (“tapered”), de diámetro superior 1 1/8” e inferior 1,5”, es compatible con horquillas cónicas (“tapered”) de 1 1/8” – 1,5”.

- 2) Placa protectora ( incluida con el cuadro). Este cuadro incorpora soportes para placa protectora de 3 tornillos. Por tanto, es compatible con la Placa mini protectora de piñón Echo SL y todas aquellas que tengan las siguientes dimensiones:
                              · Distancia entre el agujero delantero y uno trasero: 153mm.

- 3) Eje pedalier. Debe utilizarse un eje pedalier de tipo Spanish, en el que los rodamientos se insertan en el cuadro a presión, en lugar de a rosca. Este cuadro ya se suministra con su eje pedalier insertado, por lo que no es necesario adquirir uno por separado. En cualquier caso, son compatibles los ejes de pedalier Play ISIS Spanish, Play Titanio Spanish, Echo ISIS Spanish, Echo SL ISIS Titanio, todos disponibles en nuestro catálogo.

Para evitar posibles roces de las bielas con las vainas, debidos a las diferentes curvaturas de cada modelo de biela, es recomendable escoger un eje pedalier de 127,5mm o 128mm de anchura.

- 4) Freno trasero. Este cuadro incorpora soportes para freno de disco de tipo IS, por lo que debe utilizarse un freno de disco trasero de este tipo. Las pinzas de freno IS son aquellas que apoyan lateralmente sobre el soporte, en lugar de verticalmente (como es el caso de las pinzas Post Mount).

- 5) Tensor de cadena. Este cuadro está diseñado para utilizar el sistema de tensión de cadena integrado Echo, por lo que no es necesario instalar ningún tipo de tensor adicional.

- 6) Buje trasero. Dado que las vainas están espaciadas a 116mm, el ancho del buje debe dar el total de 116mm.

- 7) Horquilla. El tubo de dirección de tu horquilla debe ser suficientemente largo como para quedar al menos 2mm por encima del tornillo superior de la base de la potencia.
Para garantizar esto, debes sumar la longitud del tubo de dirección del cuadro (en este caso, 100mm), con los espaciadores de dirección (en el caso de usarlos) y/o tapas guardapolvo que se sitúen bajo la potencia, y también con la altura de la base de la potencia que desees utilizar. Una vez hechos estos cálculos, podrás comprobar si tu horquilla es suficientemente larga como para quedar 2mm por encima del tornillo superior de la base de la potencia.

Medidas (con una horquilla de 375mm x 35mm)
- Anchura de vainas: 116mm
- Caja de pedalier: 68mm
- Tubo de dirección: 100mm

- Distancia entre ejes: 1000mm
- Distancia pedalier/eje trasero: 350mm
- Altura de pedalier: +86mm
- Ángulo: 72º

Acabados
- Disponible en color negro anodizado, con adhesivos Echo Ti  en color rojo.

Peso
- 1394.5g, ( + 87.5g de la placa protectora con tornillos y  197g del eje de pedalier de titanio Echo SL Ti con tornillos)

Información adicional
Nota: Este cuadro se envía con los adhesivos sin instalar, por lo que el cliente deberá pegarlos a su gusto al recibirlo.
Si tiene alguna duda acerca de la compatibilidad de sus componentes no dude en consultarnos.

PESO1.395
SOPORTES DE FRENODisco IS
TIPO DIRECCIÓNTapered 1 1/8" - 1.5"
