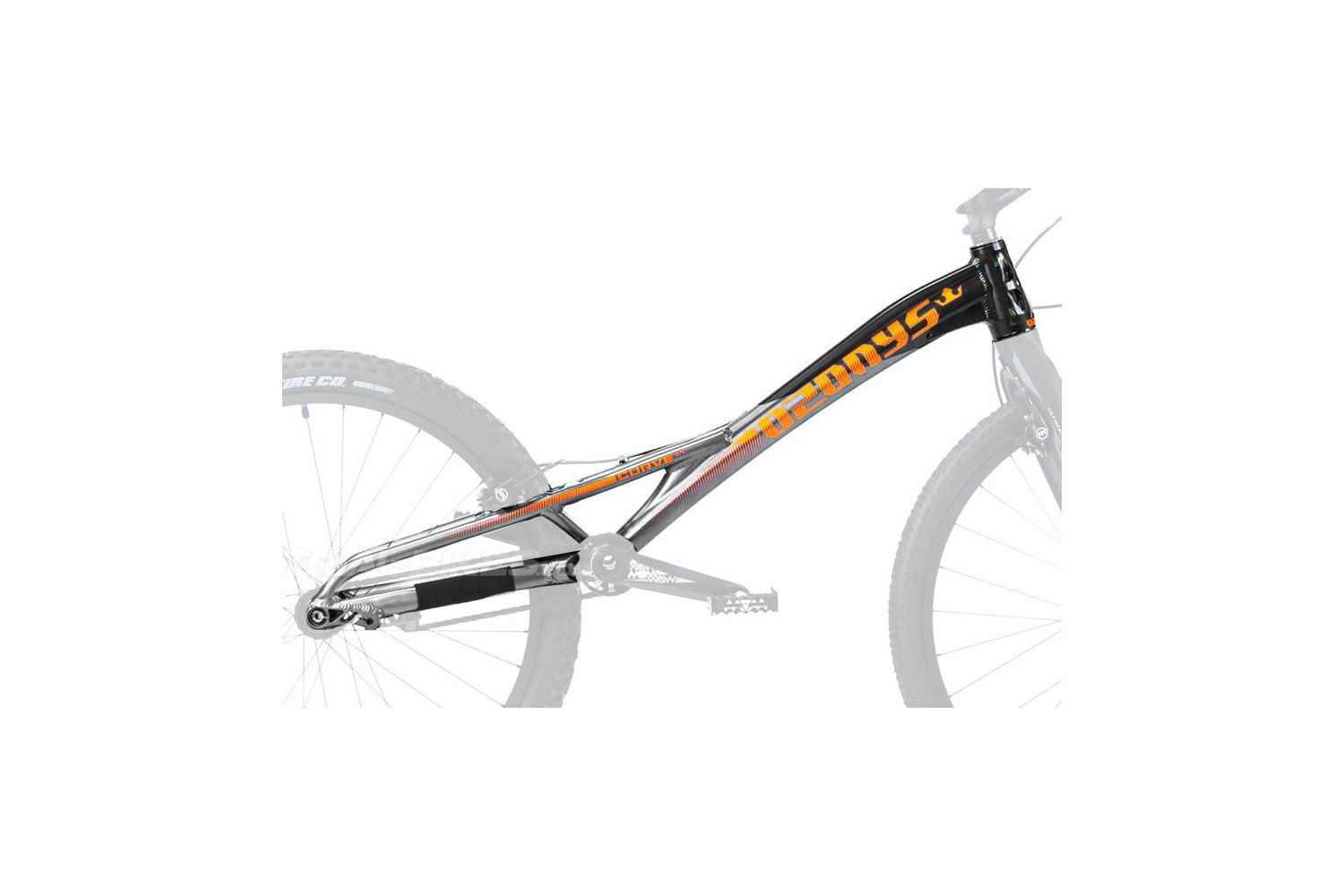

Cuadro Ozonys Curve 26" Short

Cuadro Ozonys Curve 26" Short 2025

Las principales novedades del nuevo cuadro Ozonys Curve 26" Short 2025 son las siguientes:

• Geometría actualizada con distancias entre ejes más compactas (1045 mm y 1055 mm), que ofrecen mayor agilidad y control, manteniendo la misma distancia de las manos gracias al ángulo optimizado del tubo de dirección.


• Nuevo diseño del yoke (puente de unión entre el pedalier y las vainas inferiores), basado en el modelo Crewkerz, para una mayor reactividad.


• Tubo de dirección actualizado, inspirado en la Crewkerz Ultimate 2025.



Las 7 Claves de Compatibilidad
A continuación puedes encontrar los principales detalles a considerar para montar este cuadro:

- 1) Dirección. Este cuadro utiliza una dirección integrada de diseño cónico (tapered) 1 1/8’’ - 1,5’’, como la Crewkerz Integrada 1 1/8" - 1.5"
, Clean K1.2 Integrada 1 1/8" - 1.5"…

- 2) Placa protectora. Este cuadro no incorpora soportes para placa protectora. Por tanto, es recomendable instalar un protector de tipo anillo (ring) en la biela.

- 3) Eje pedalier. Compatible con ejes de pedalier tipo AS30 de 91 mm de anchura, como el Crewkerz o Clean Press Fit 3P.

- 4) Freno trasero. Debe instalarse un freno de llanta HS.

- 5) Tensor de cadena. Este cuadro requiere un tensor de cadena de doble roldana crewkerz, clean…, por lo que no es necesario utilizar excéntricas ni otros tensores de otro tipo.

- 6) Buje trasero. Debe instalarse un buje con eje pasante de 12 mm de diámetro y espaciado total entre punteras de 135 mm (como crewkerz). En caso de querer instalar un buje de 129 mm de espaciado, se le deben añadir espaciadores de 3 mm de ancho a cada lado del buje, para dar el total de 135 mm.
Además, como este cuadro tiene soportes para freno de disco únicamente, es importante que tu buje trasero cuente con soportes para el disco de freno.

- 7) Horquilla. Como el tubo de dirección de este cuadro es cónico (“tapered”), de diámetro superior 1 1/8” e inferior 1,5”, es compatible con horquillas cónicas (“tapered”) de 1 1/8” – 1,5”. Si se desea utilizar una horquilla estándar de diámetro 1 1/8”, puede instalarse un anillo adaptador para la cazoleta inferior, disponible en nuestro catálogo aquí.

El tubo de dirección de tu horquilla debe ser suficientemente largo como para quedar al menos 2 mm por encima del tornillo superior de la base de la potencia.
Para garantizar esto, debes sumar la longitud del tubo de dirección del cuadro (en este caso, 120 mm), con la parte de las cazoletas que sobresale del tubo de dirección, con los espaciadores de dirección (en el caso de usarlos) y/o tapas guardapolvo que se sitúen bajo la potencia, y también con la altura de la base de la potencia que desees utilizar. Una vez hechos estos cálculos, podrás comprobar si tu horquilla es suficientemente larga como para quedar 2 mm por encima del tornillo superior de la base de la potencia.

Dimensiones
- Anchura de vainas: 135 mm.
- Caja de pedalier: 91 mm.
- Tubo de dirección: 120 mm, diseño cónico 1 1/8” a 1,5”.

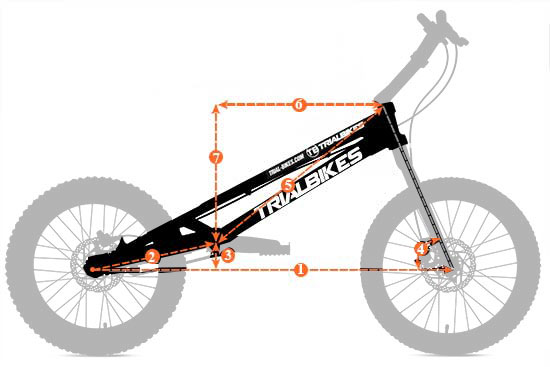

Geometrías (con una horquilla de 405 mm x 35º)

Versión S

(1) Distancia entre ejes: 1045 mm.
-----------------------------------------------
(2) Parte trasera: 380 mm.
-----------------------------------------------
(3) Altura pedalier: +70 mm.
-----------------------------------------------
(4) Ángulo dirección: 72.5°.
-----------------------------------------------
(5) Centro pedalier al centro superior tubo dirección: 638 mm
-----------------------------------------------
(6) Reach: 480 mm
-----------------------------------------------
(7) Stack: 420 mm
-----------------------------------------------

Versión M

(1) Distancia entre ejes: 1055 mm.
-----------------------------------------------
(2) Parte trasera: 380 mm.
-----------------------------------------------
(3) Altura pedalier: +70 mm.
-----------------------------------------------
(4) Ángulo dirección: 72.5°.
-----------------------------------------------
(5) Centro pedalier al centro superior tubo dirección: 645 mm
-----------------------------------------------
(6) Reach: 490 mm
-----------------------------------------------
(7) Stack: 420 mm
-----------------------------------------------

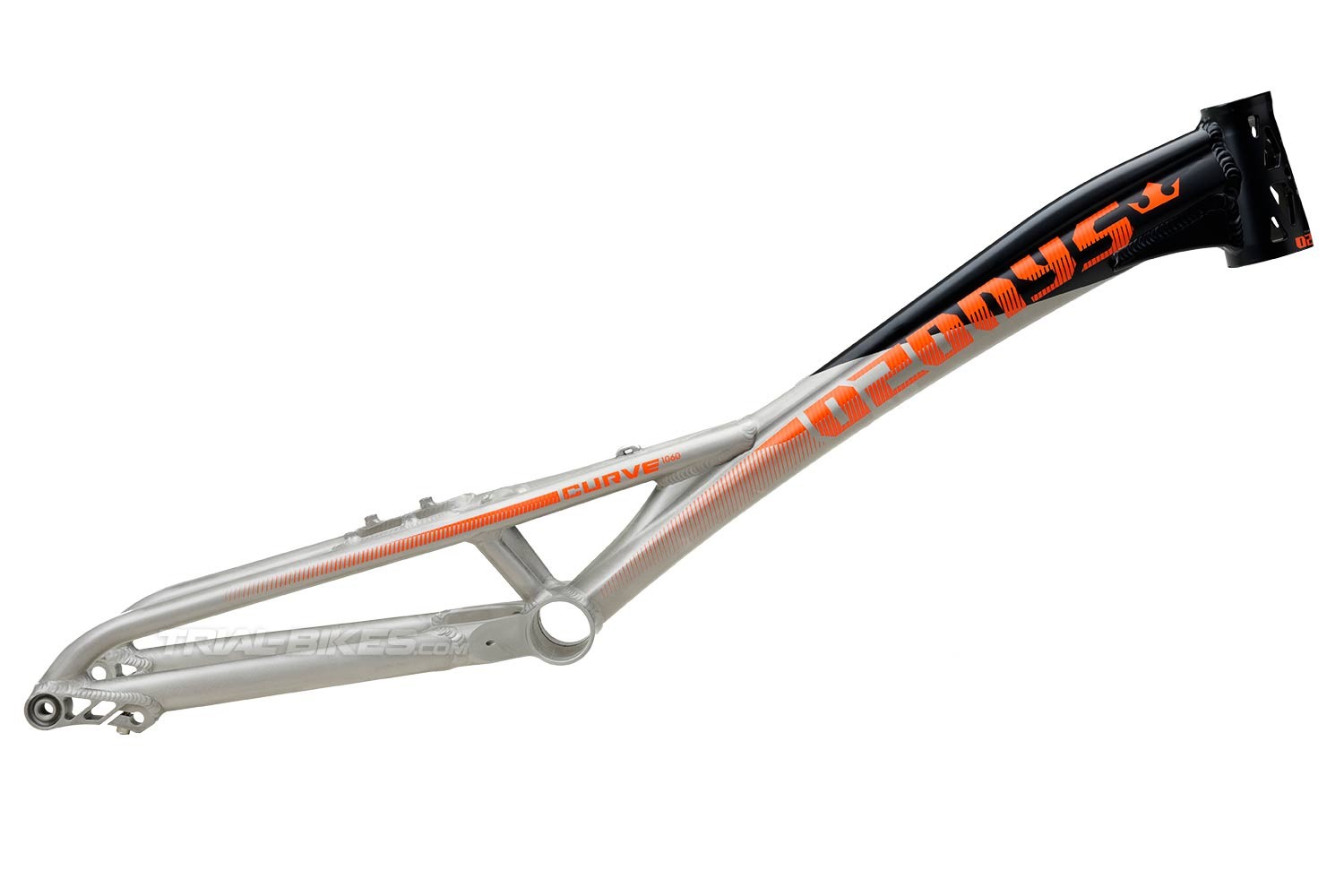

Acabados

- Color Plata con gráficos Ozonys en naranja u negro.

Peso
- 1.920 kg (version S) and 1.960 kg (versíon M)

Información adicional

Este cuadro tiene una garantía de 1 año que cubre defectos de fabricación y materiales. Los daños causados por cualquier tipo de uso inadecuado o golpes contra los obstáculos anularán totalmente la cobertura de la garantía.

Si tienes alguna duda, por favor contáctanos en info@trial-bikes.com.
