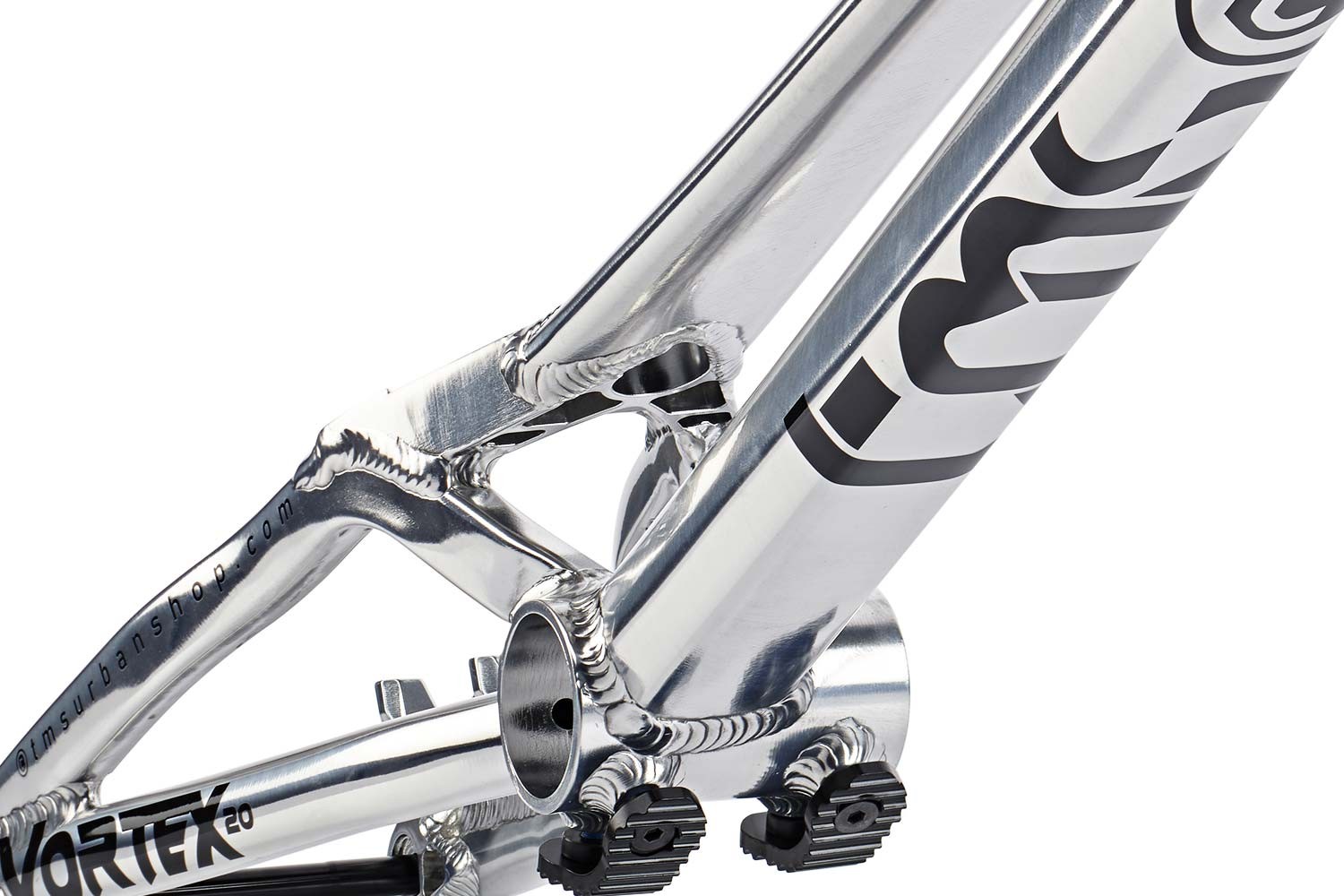

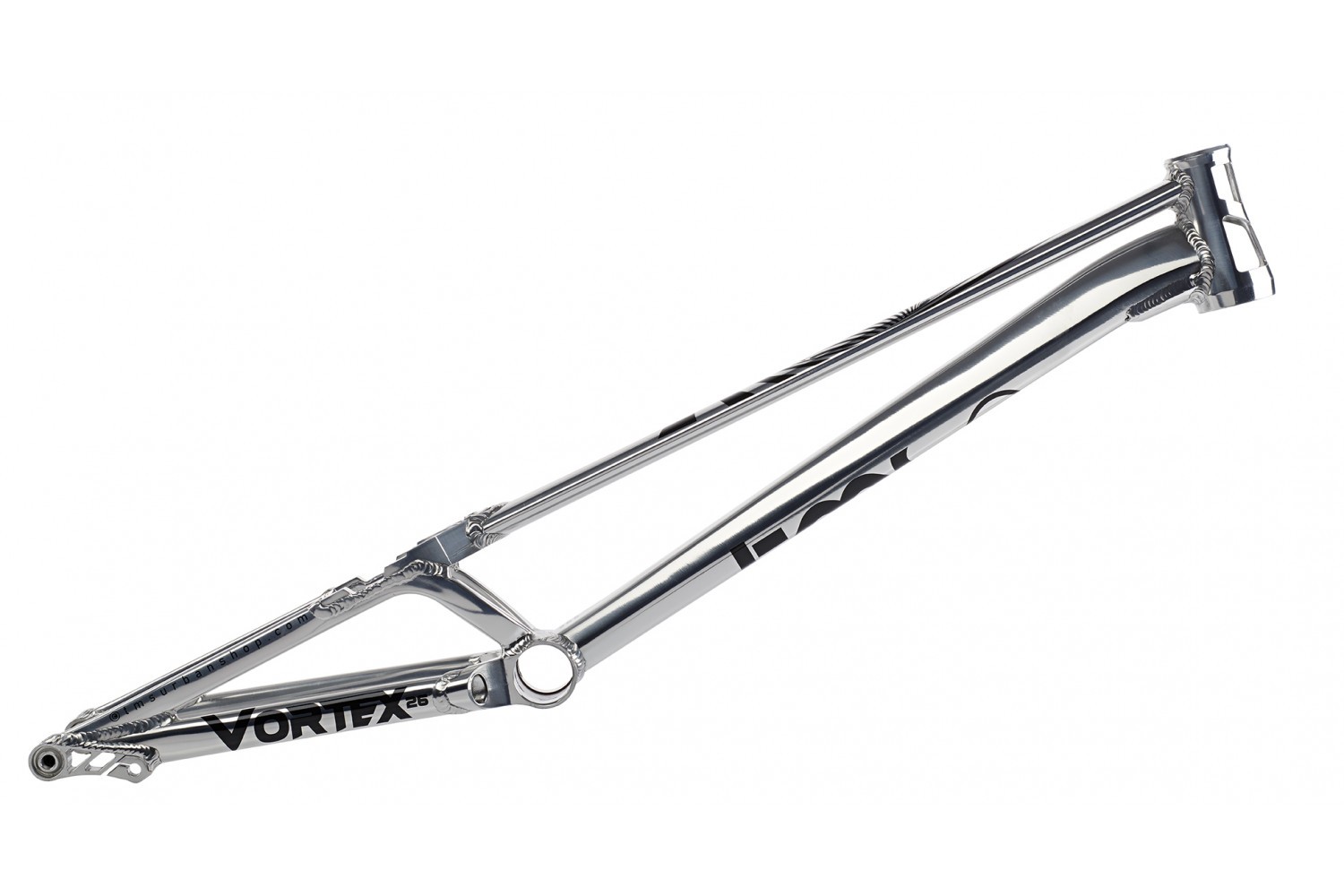

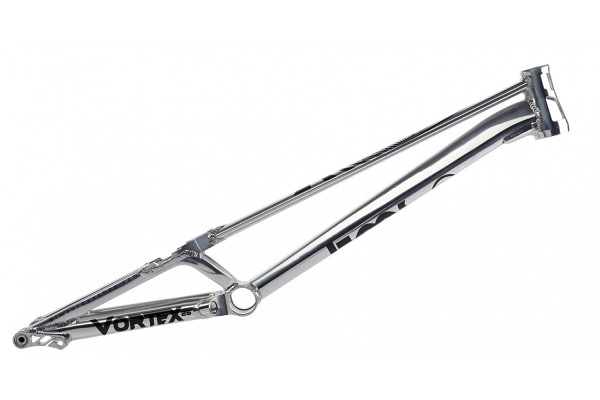

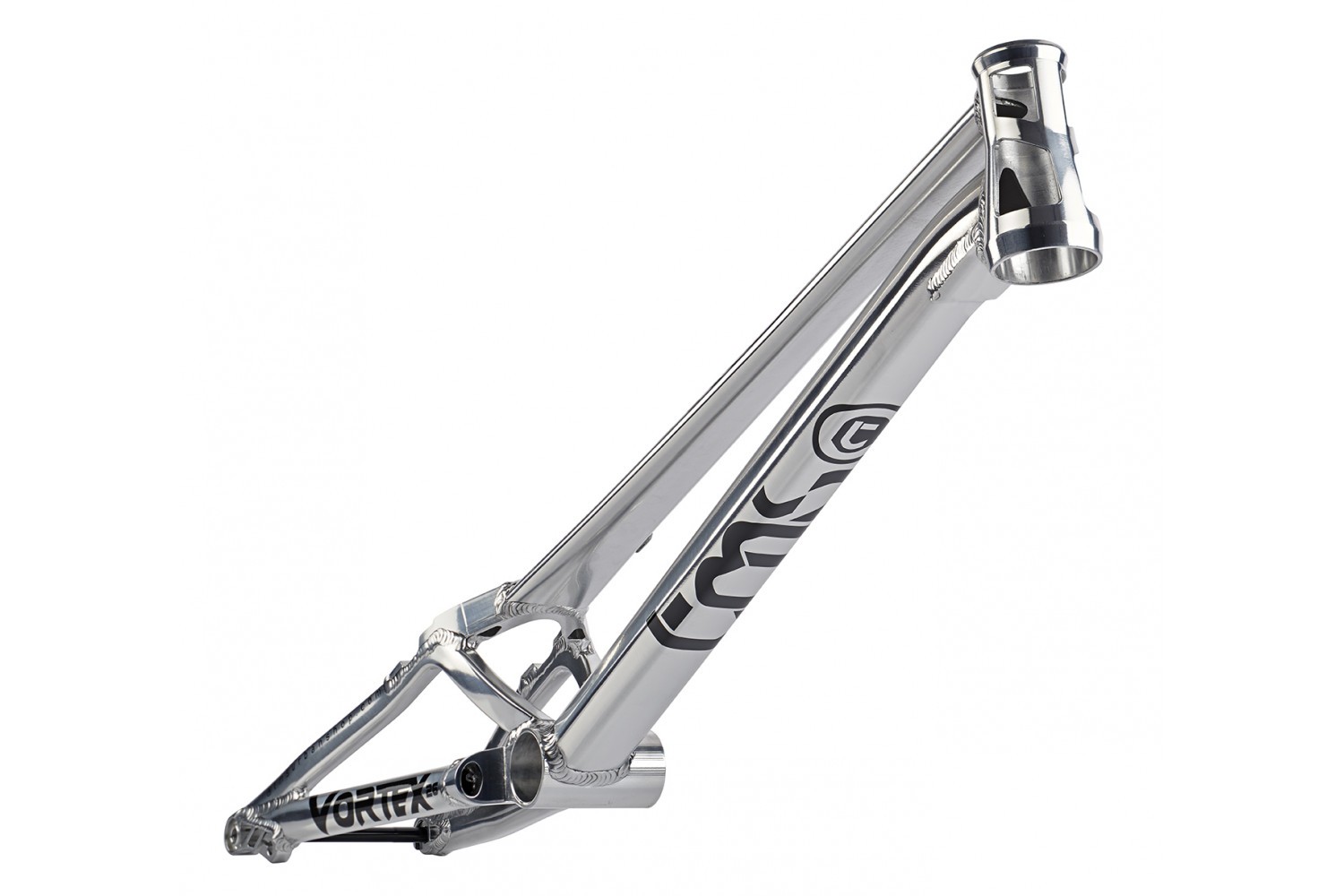

Cuadro TMS Vortex 26" 1070mm HS

Cuadro TMS Vortex 26" 1070mm HS

Las 7 Claves de Compatibilidad
A continuación puedes encontrar los principales detalles a considerar para montar este cuadro:

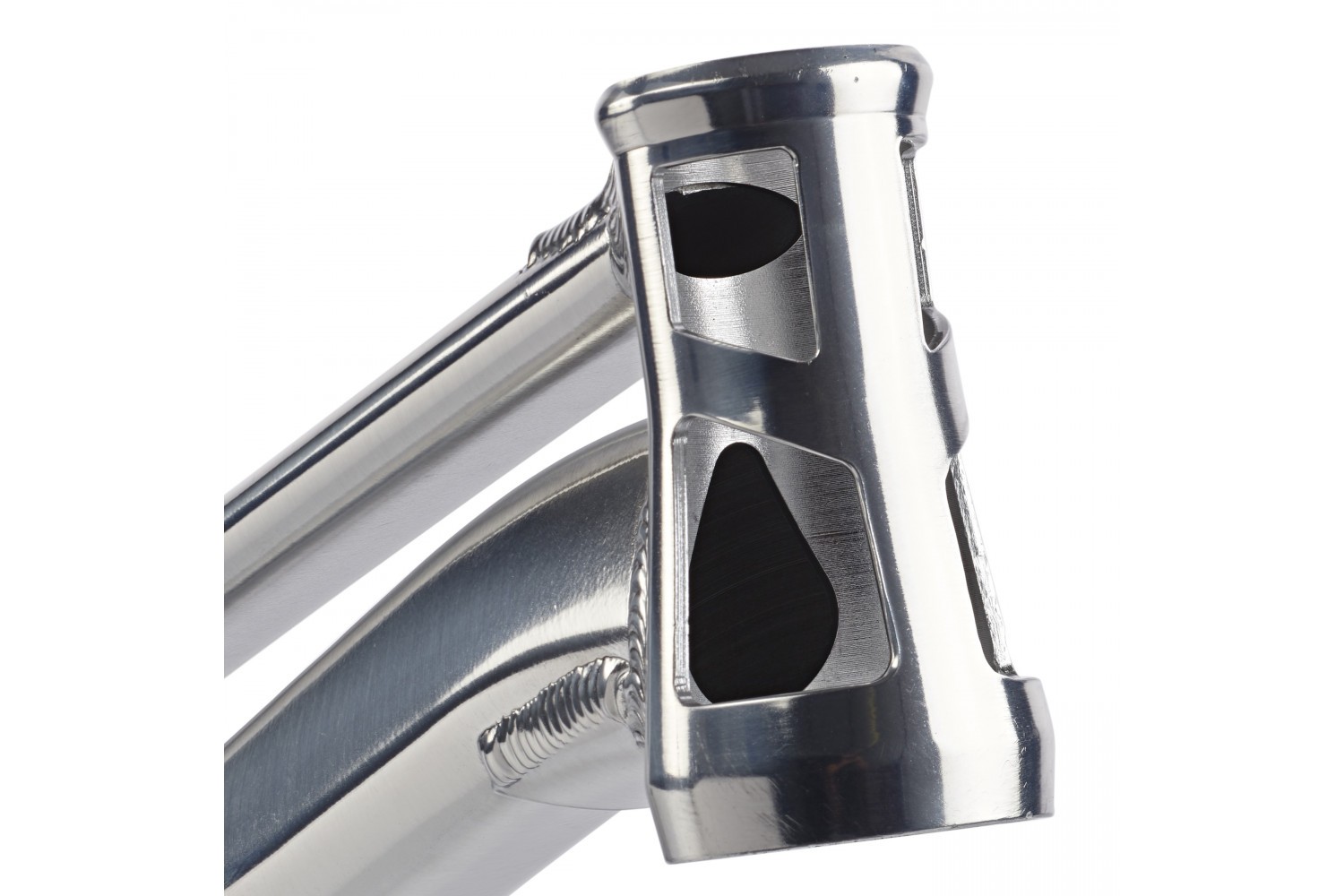

- 1) Dirección. Compatible con horquillas cónicas (“tapered”) de 1 1/8” – 1.5”. Si se desea utilizar una horquilla de 1 1/8”, debe instalarse un anillo adaptador para la cazoleta inferior, disponible en nuestro catálogo.

- 2) Placa protectora. Este cuadro no incorpora soportes para placa protectora. Por tanto, es recomendable instalar un protector de tipo anillo (ring) en la biela.

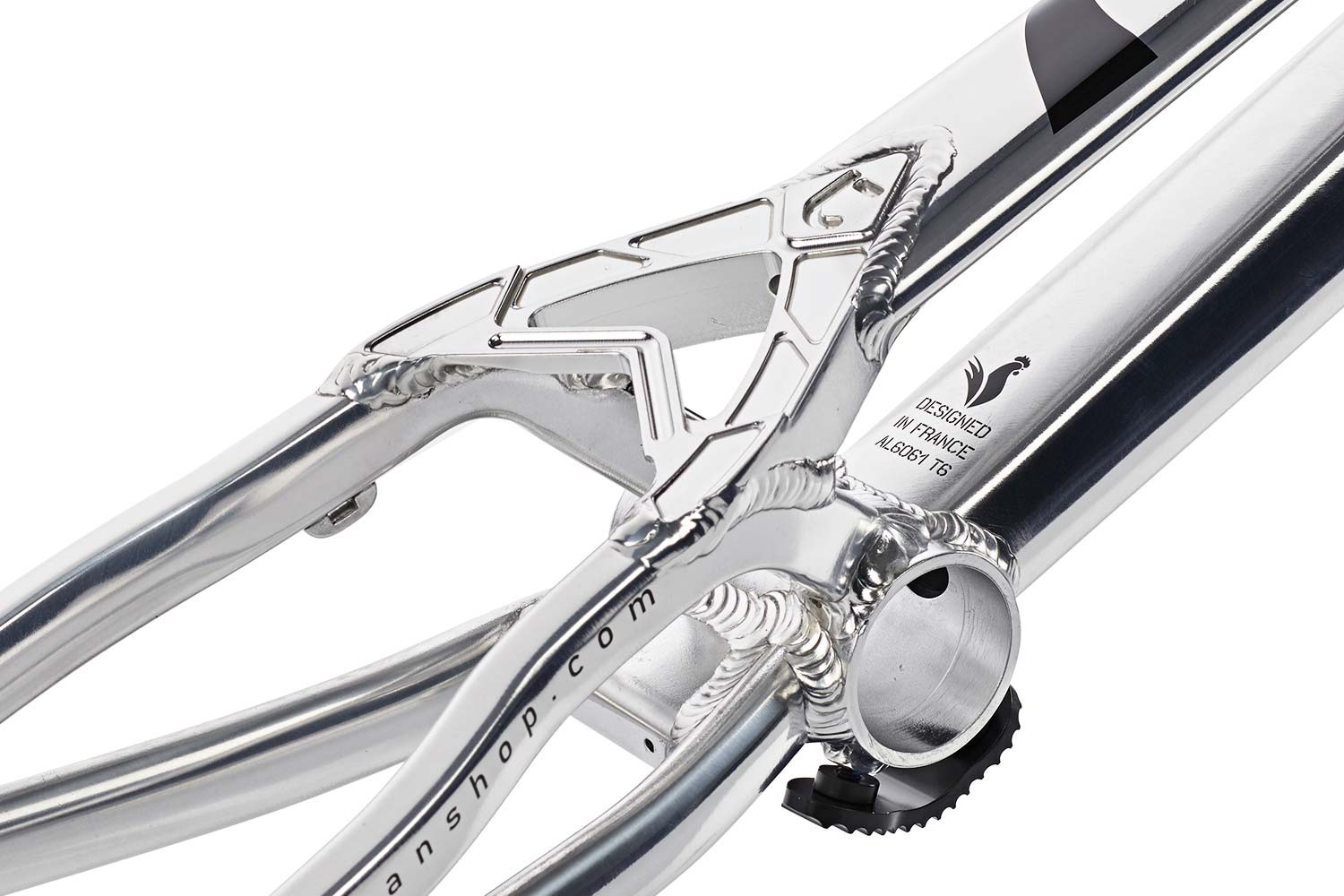

- 3) Eje pedalier. Compatible con ejes de pedalier tipo AS30 de 91 mm de anchura, como el Crewkerz o Clean Press Fit 3P.

- 4) Freno trasero. Debe instalarse un freno de llanta HS.

- 5) Tensor de cadena. Debe utilizarse un tensor de cadena de doble roldana Crewkerz, Clean o uno de idénticas dimensiones.

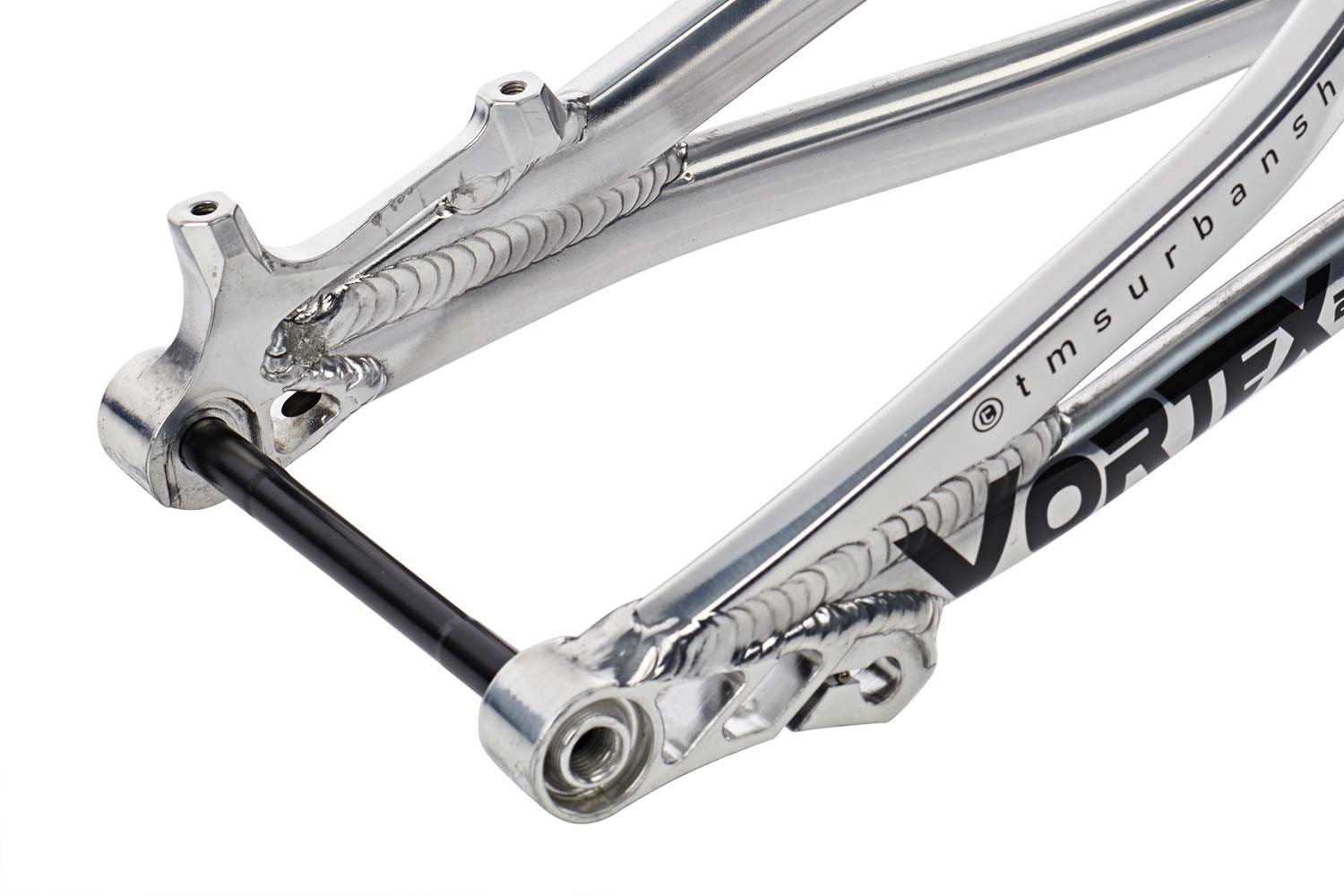

- 6) Buje trasero. Debe instalarse un buje con eje pasante de 12 mm de diámetro y espaciado total entre punteras de 135 mm. En caso de querer instalar un buje de 129 mm de espaciado, se le deben añadir espaciadores de 3 mm de ancho a cada lado del buje, para dar el total de 135 mm.
- 7) Horquilla. El tubo de dirección de tu horquilla debe ser suficientemente largo como para quedar al menos 2 mm por encima del tornillo superior de la base de la potencia.

Para garantizar esto, debes sumar la longitud del tubo de dirección del cuadro (en este caso, 120 mm), con los espaciadores de dirección (en el caso de usarlos) y/o tapas guardapolvo que se sitúen bajo la potencia, y también con la altura de la base de la potencia que desees utilizar. Una vez hechos estos cálculos, podrás comprobar si tu horquilla es suficientemente larga como para quedar 2 mm por encima del tornillo superior de la base de la potencia.

Medidas (con una horquilla de 405 mm x 35º)

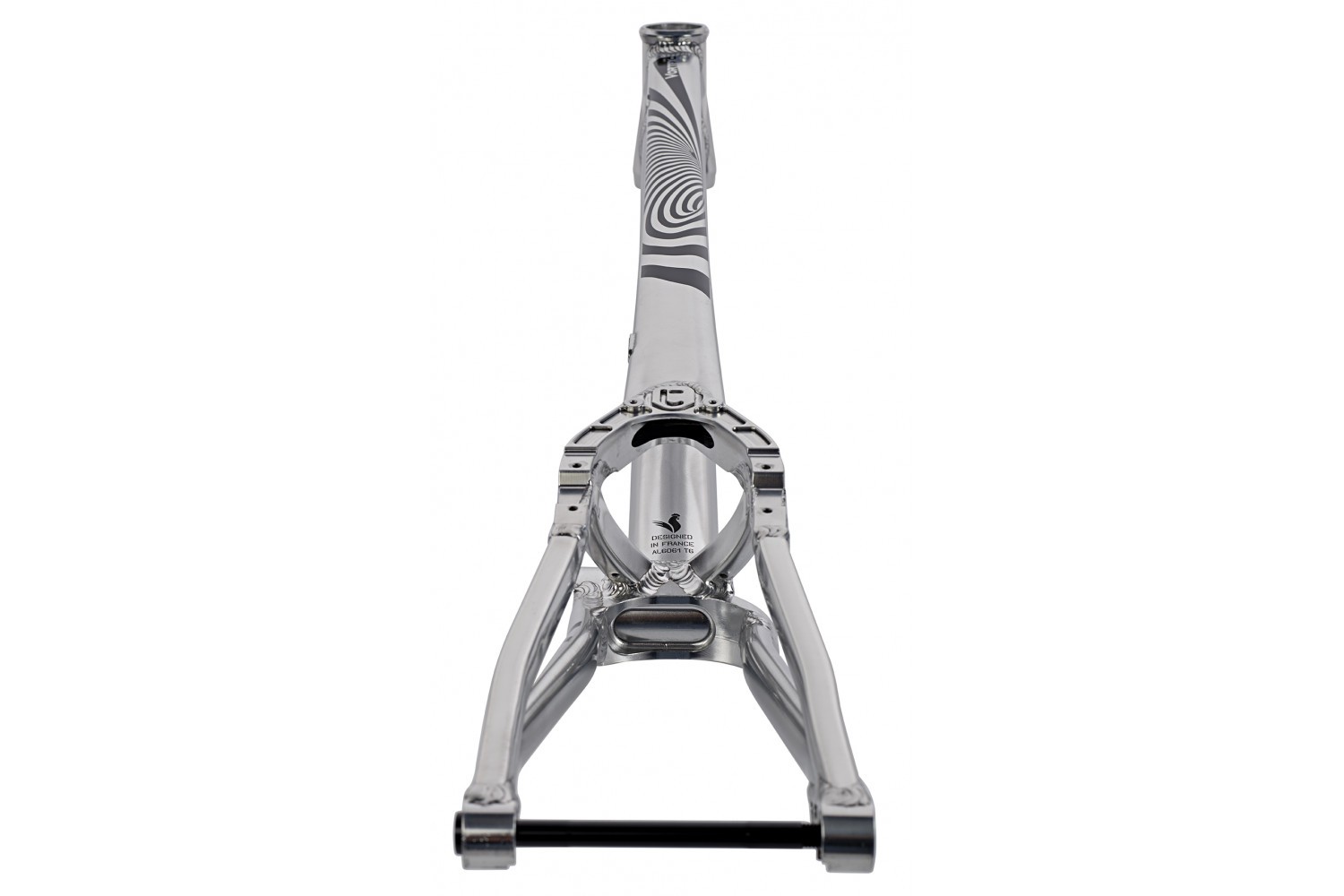

- Anchura de vainas: 135 mm.

- Caja de pedalier: 91 mm.
- Tubo de dirección: 120 mm, diseño cónico 1 1/8” a 1.5”.

- Distancia entre ejes: 1070 mm
- Parte trasera: 380 mm.
- Altura pedalier: +67 mm.
- Ángulo dirección: 72º.
- Peso: 2.02 kg.
