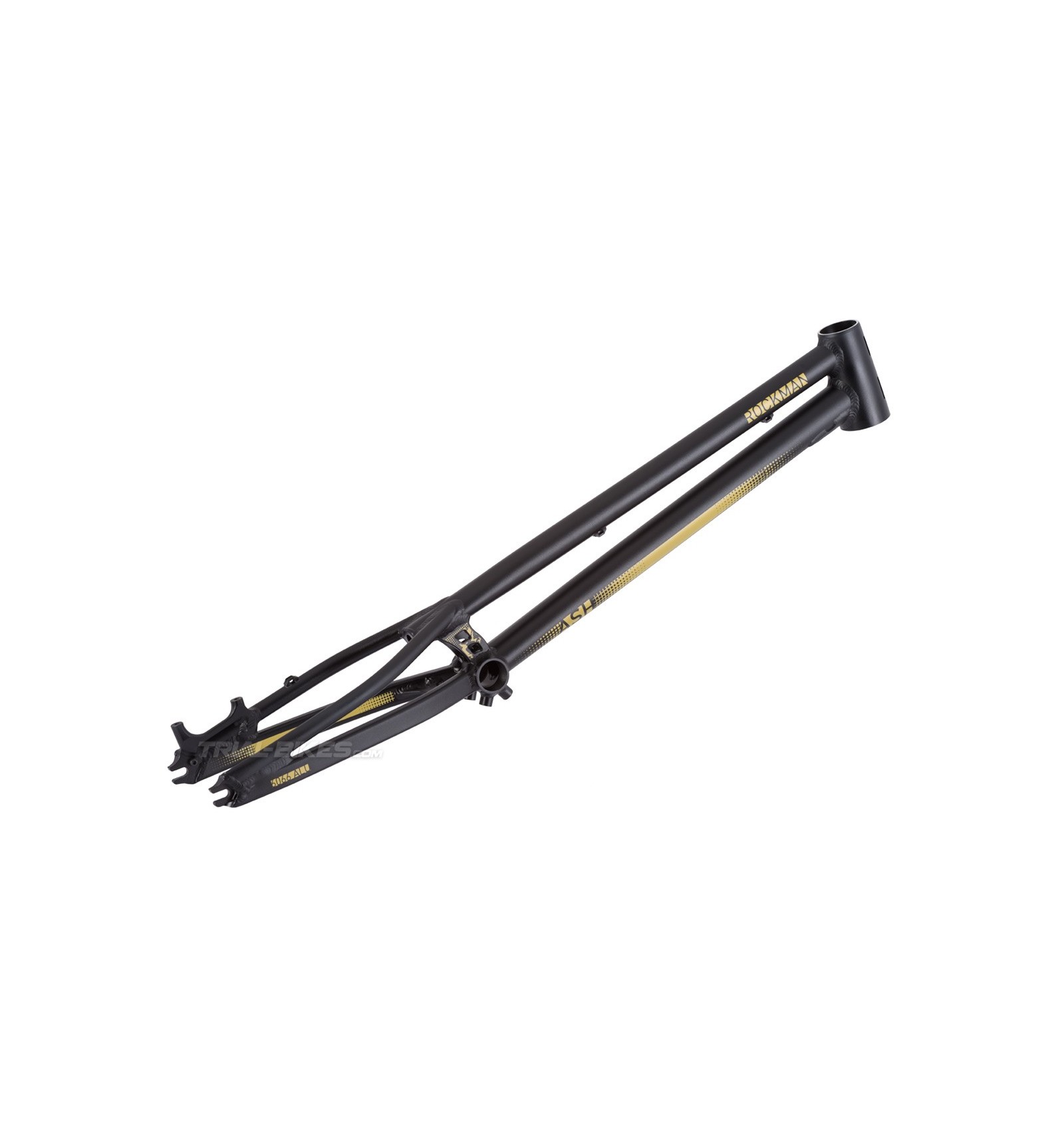

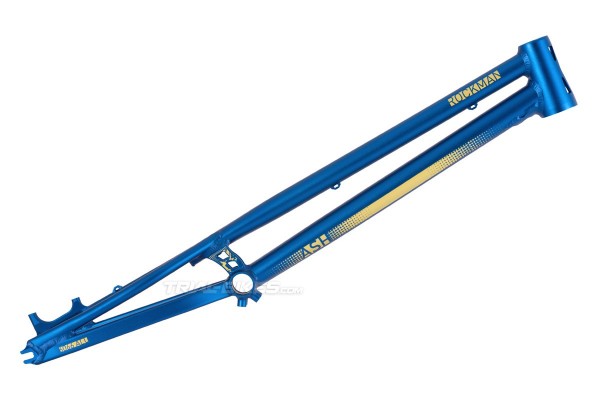

Nuevo Cuadro Rockman Ash 20'' Expandir

Cuadro Rockman Ash 20''

ROCKMAN ROCKMAN

Nuevo

Advertencia: ¡Últimos artículos en inventario!

390,00€

IVA incluído

Selecciona la cantidad Color que desees.

 Azul


 Negro

Hacer pregunta


Descripción y materiales
- Nuevo cuadro de alta gama fabricado por la conocida marca Rockman, originaria de Singapur.
- Se trata de un cuadro completamente nuevo, en el que cada tubo ha sido exclusivamente diseñado desde 0 para conseguir las mejores prestaciones.
- Una gran novedad es la introducción del nuevo tubo de dirección cónico de 1 1/8” - 1,5” (“tapered”), que presenta la ventaja de utilizar un rodamiento inferior de mayor tamaño que el de las direcciones semi-integradas estándar, lo que aumenta su durabilidad y a su vez permite mejorar la rigidez de la parte delantera de la bicicleta.

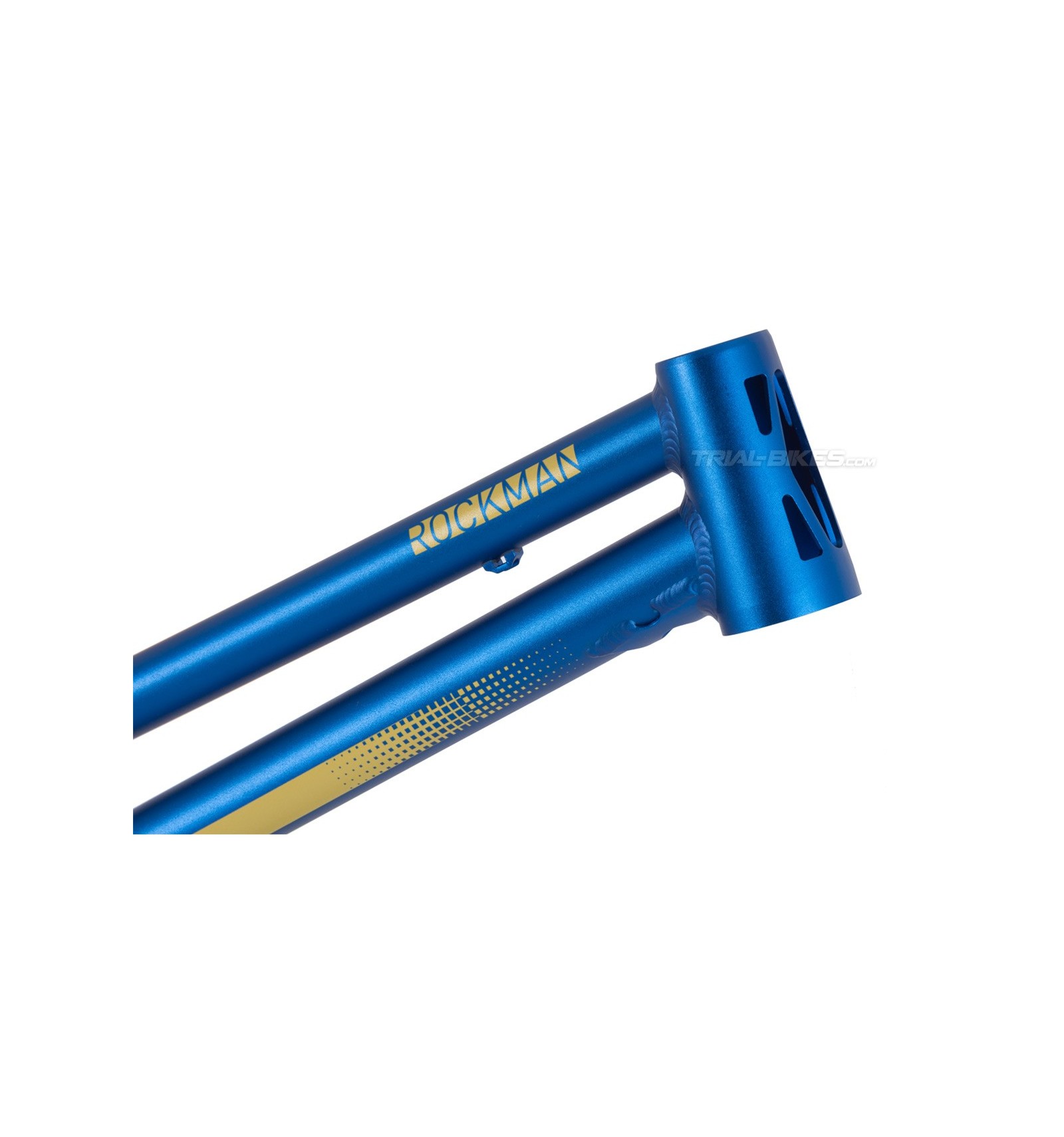

- El tubo de dirección está mecanizado en una sola pieza de CNC, de 120mm de longitud y diseño cónico 1 1/8’’ a 1,5”, e incorpora espectaculares perforaciones que eliminan el peso innecesario y dan un aspecto impresionante.
- Los tubos principales tienen una forma ligeramente triangular, lo que permite ganar superficie en los extremos para las soldaduras, aumentar la resistencia a abolladuras, y le da un toque visual muy atractivo!
- Refuerzo en el extremo del tubo inferior con la unión del tubo de dirección, para garantizar una máxima resistencia.

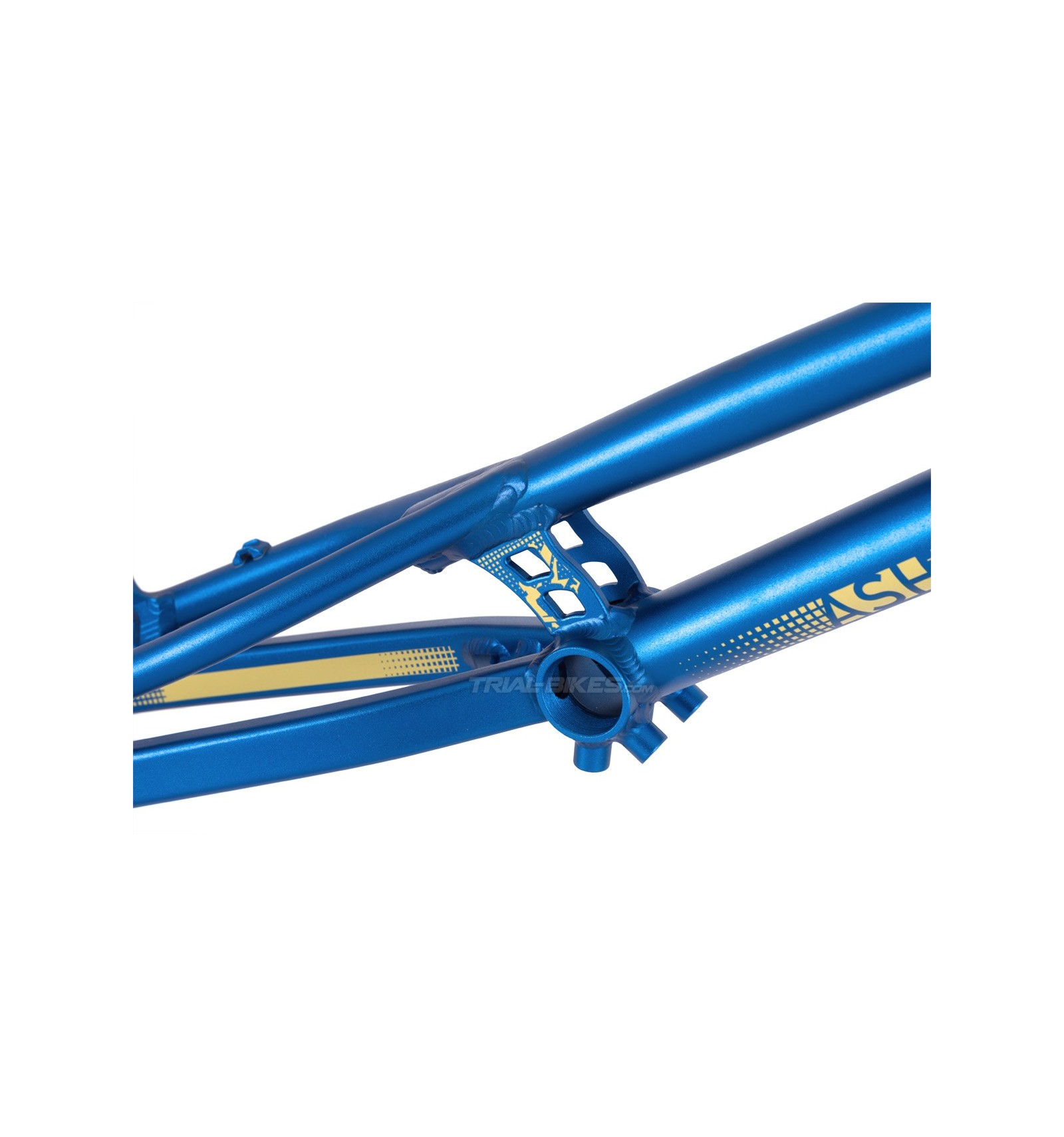

- Soportes para mini-placa protectora de 4 tornillos en el tubo de pedalier.

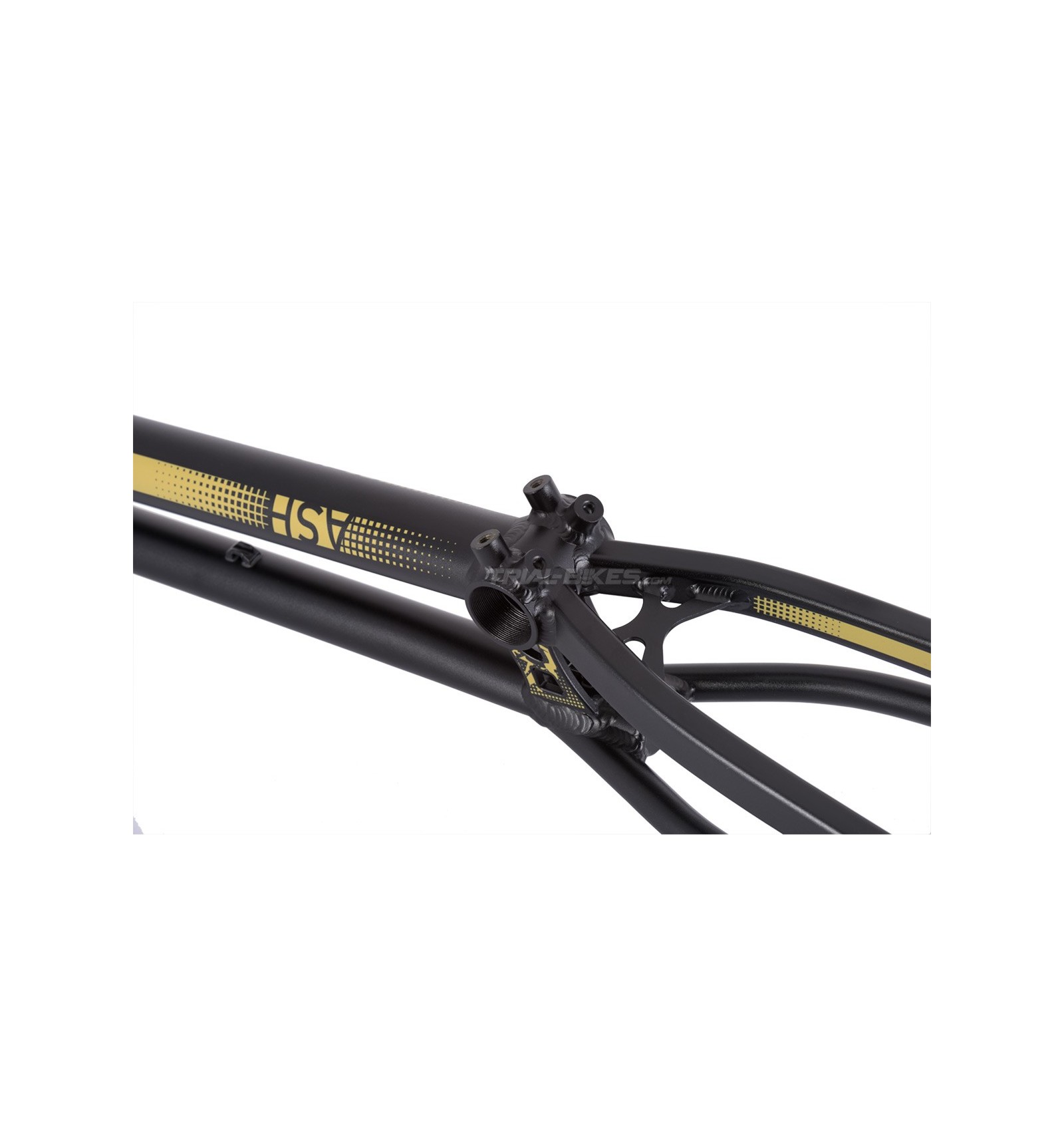

- El tubo del sillín se ha reemplazado por dos pletinas laterales mecanizadas en CNC, con las que se consigue aumentar considerablemente la rigidez lateral del chasis y proporcionar mayor superficie de soldadura para los tirantes superiores.
- Tubo de pedalier roscado, de 68mm de anchura.

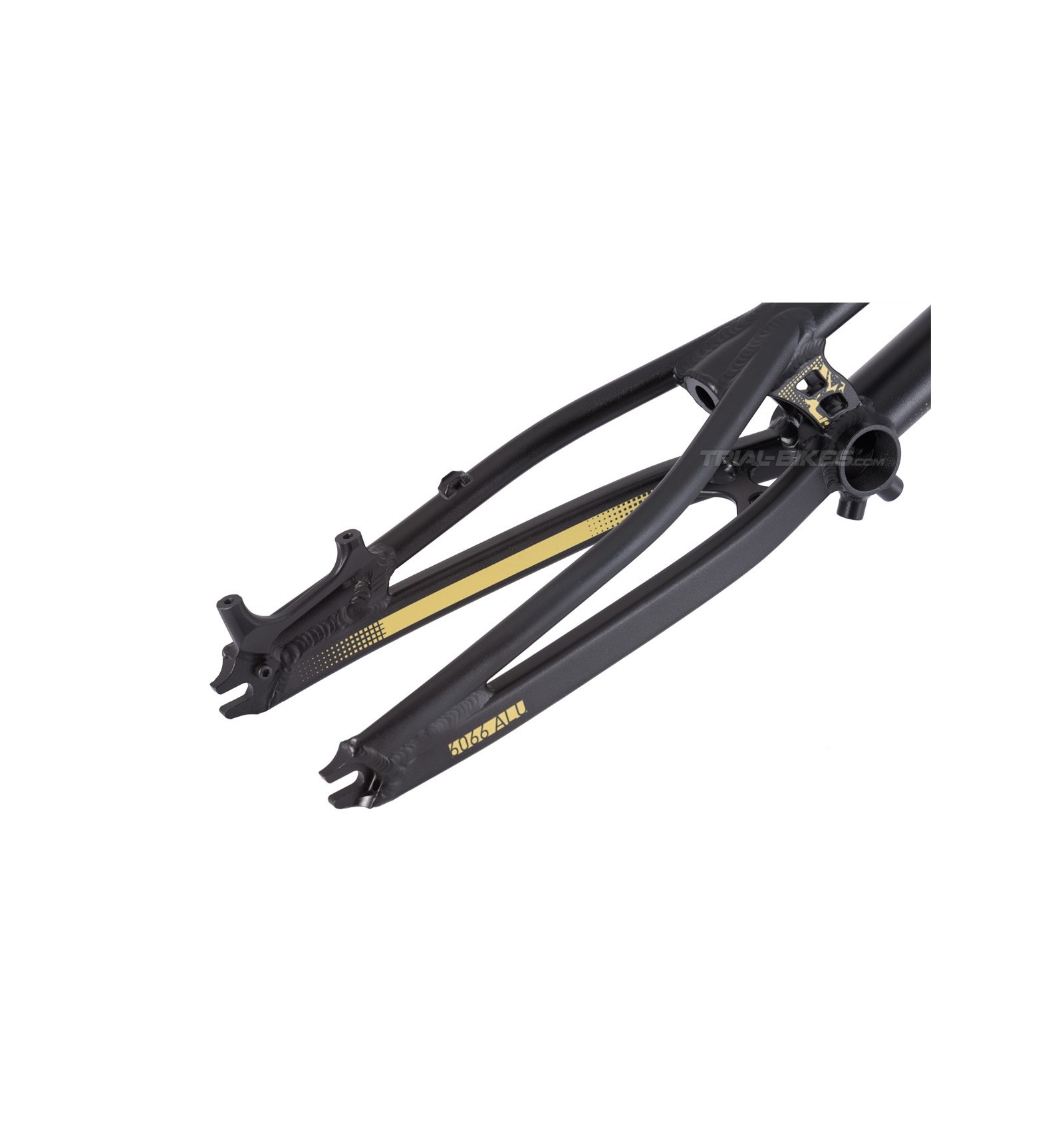

- Las vainas inferiores están unidas entre sí mediante una pletina de refuerzo mecanizada en CNC, que aumenta notablemente la rigidez de esta zona.

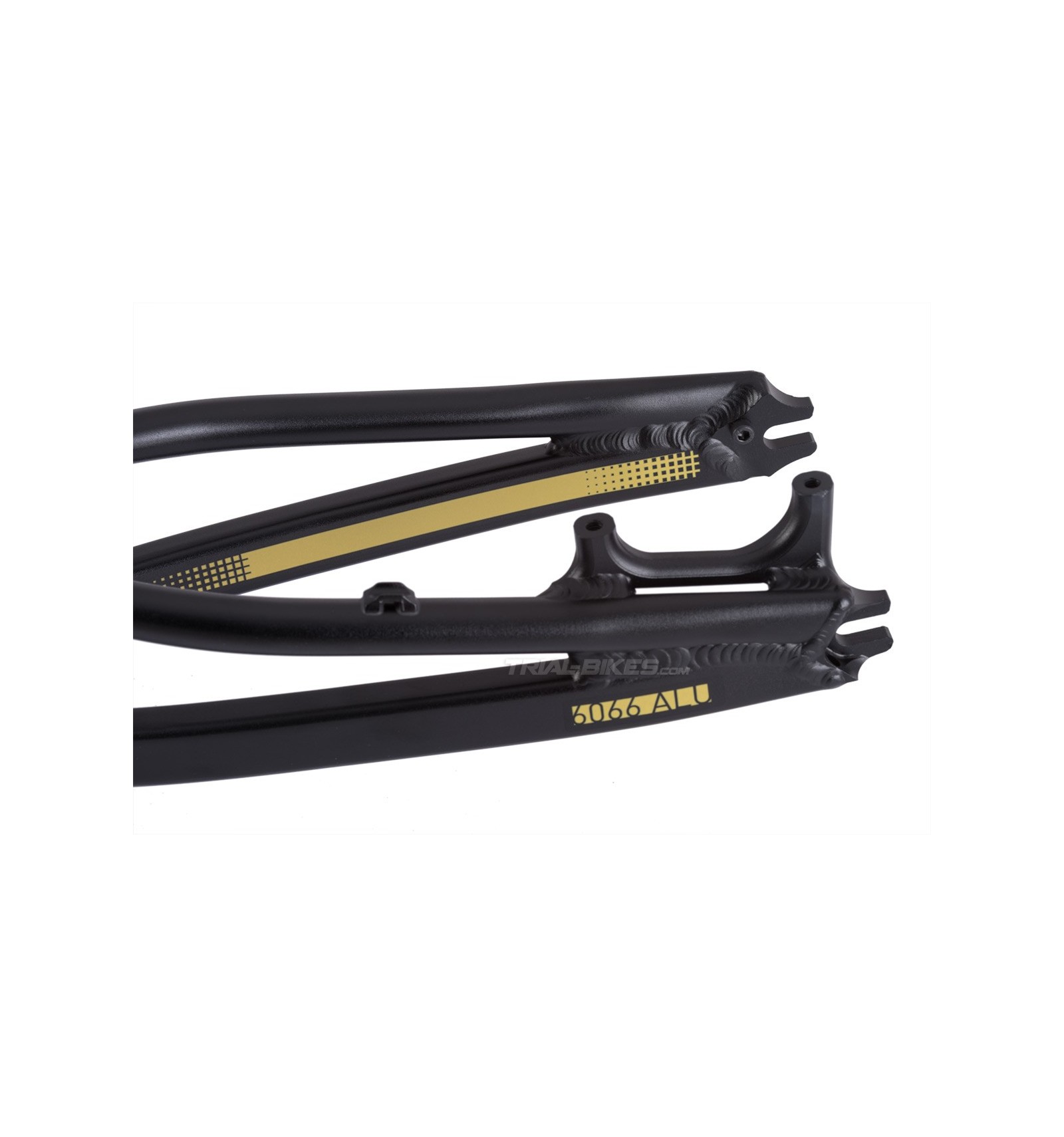

- Soporte para freno de disco de tipo Post Mount (160mm), mecanizado en una sola pieza de CNC e integrado con la puntera izquierda, con una amplia soldadura como refuerzo.
- Diseñado para buje trasero de 116mm de longitud y tensores de cadena de tipo excéntrica.

Las 7 Claves de Compatibilidad
A continuación puedes encontrar los principales detalles a considerar para montar este cuadro:

- 1) Dirección. Como el tubo de dirección de este cuadro es cónico (“tapered”), de diámetro superior 1 1/8” e inferior 1,5”, es compatible con horquillas cónicas (“tapered”) de 1 1/8” – 1,5”. Si se desea utilizar una horquilla estándar de diámetro 1 1/8”, puede instalarse un anillo adaptador para la cazoleta inferior, como el incluido en las direcciones tapered Clean y OEM 1 1/8” – 1,5” , disponibles en nuestro catálogo.

- 2) Placa protectora. Este cuadro incorpora soportes para mini-placa protectora de 4 tornillos en el tubo de pedalier. Por tanto, es compatible con la placa protectora Rockman, Clean Light y todas aquellas que tengan las siguientes dimensiones:
        · Distancia entre un agujero delantero y uno trasero: 38-40mm.
        · Distancia lateral entre agujeros: 42mm.

- 3) Eje pedalier. Debe utilizarse un eje pedalier con rosca estándar 1.37’’x24tpi para este cuadro, por lo que pueden utilizarse tanto ejes de pedalier tradicionales como aquellos BB30 roscados (Try-All, Hashtagg, Bonz, etc.).
Para evitar posibles roces de las bielas con las vainas, debidos a las diferentes curvaturas de cada modelo de biela, es recomendable escoger un eje pedalier de 127,5mm o 128mm de anchura.

- 4) Freno trasero. Este cuadro incorpora soportes para freno de disco de tipo Post Mount, por lo que debe utilizarse un freno de disco trasero de este tipo. Las pinzas de freno Post Mount son aquellas que apoyan verticalmente sobre el soporte, en lugar de lateralmente (como es el caso de las pinzas IS).

- 5) Tensor de cadena. Este cuadro está diseñado para utilizar tensores de cadena de tipo excéntrica. Dado que las vainas están espaciadas a 116mm, la suma del ancho del buje y las dos excéntricas debe dar el total de 116mm.

- 6) Buje trasero. Dado que este cuadro está diseñado para utilizar tensores de cadena de tipo excéntrica, el buje trasero debe ser tal que, al añadir las excéntricas, se tenga el espaciado total de 116mm. La mayoría de bujes traseros para 20” tienen una anchura de 110mm, de manera que deben instalarse unas excéntricas de 3mm de grosor a cada lado, en este caso.

Además, como este cuadro tiene soportes para freno de disco únicamente, es importante que tu buje trasero cuente con soportes para el disco de freno.

- 7) Horquilla. El tubo de dirección de tu horquilla debe ser suficientemente largo como para quedar al menos 2mm por encima del tornillo superior de la base de la potencia.
Para garantizar esto, debes sumar la longitud del tubo de dirección del cuadro (en este caso, 120mm), con la parte de las cazoletas que sobresale del tubo de dirección, con los espaciadores de dirección (en el caso de usarlos) y/o tapas guardapolvo que se sitúen bajo la potencia, y también con la altura de la base de la potencia que desees utilizar. Una vez hechos estos cálculos, podrás comprobar si tu horquilla es suficientemente larga como para quedar 2mm por encima del tornillo superior de la base de la potencia.

Medidas (con una horquilla de 365mm x 40mm de curvatura)
- Anchura de vainas: 116mm
- Caja de pedalier: 68mm
- Tubo de dirección: 120mm, diseño cónico 1 1/8” a 1,5”

- Distancia entre ejes: 1000mm
- Distancia pedalier/eje trasero: 350mm
- Altura de pedalier: +95mm
- Ángulo: 72º

Acabados
- Dos acabados disponibles:

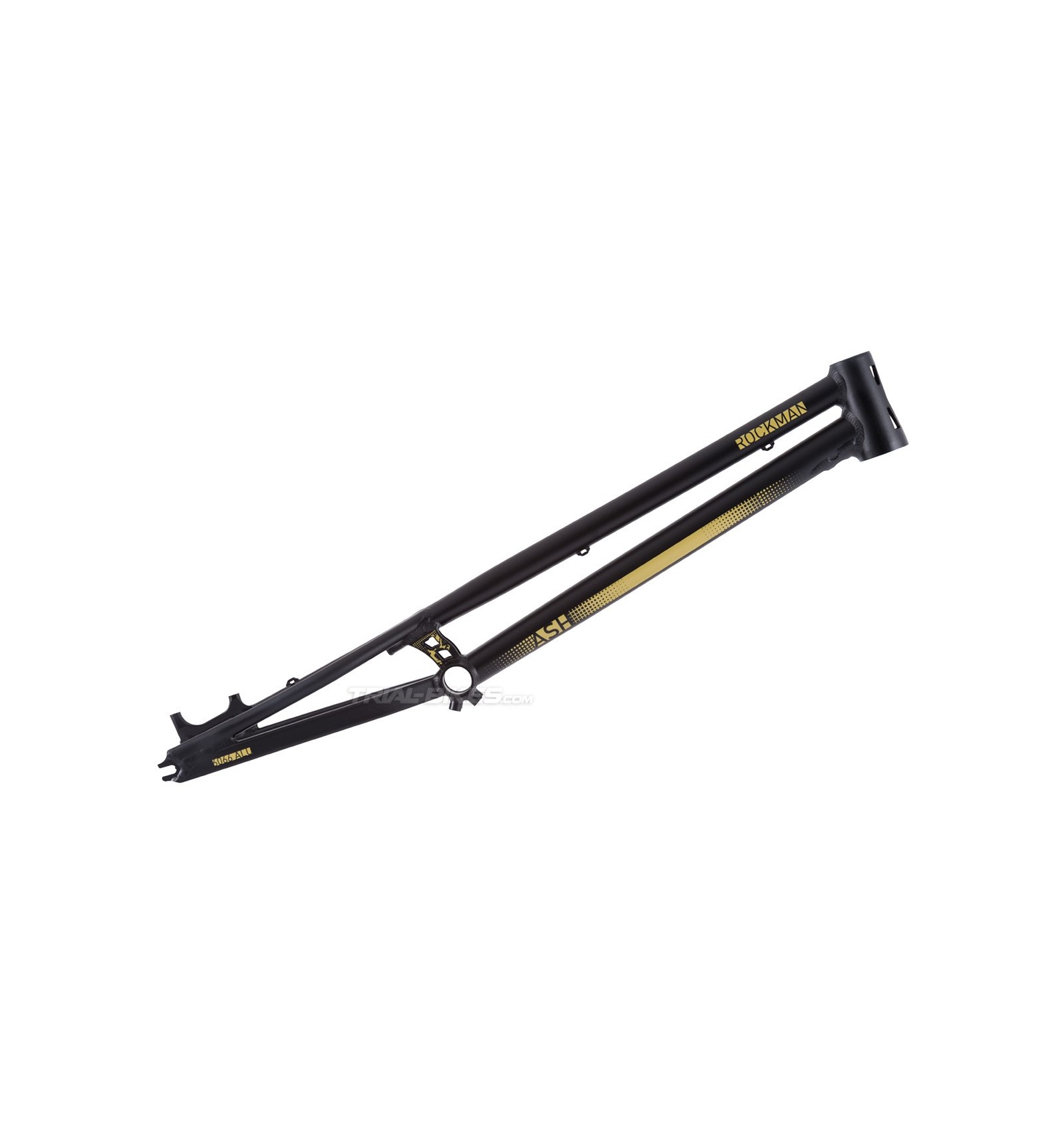

· Anodizado en color negro, con gráficos Rockman Ash en color amarillo.

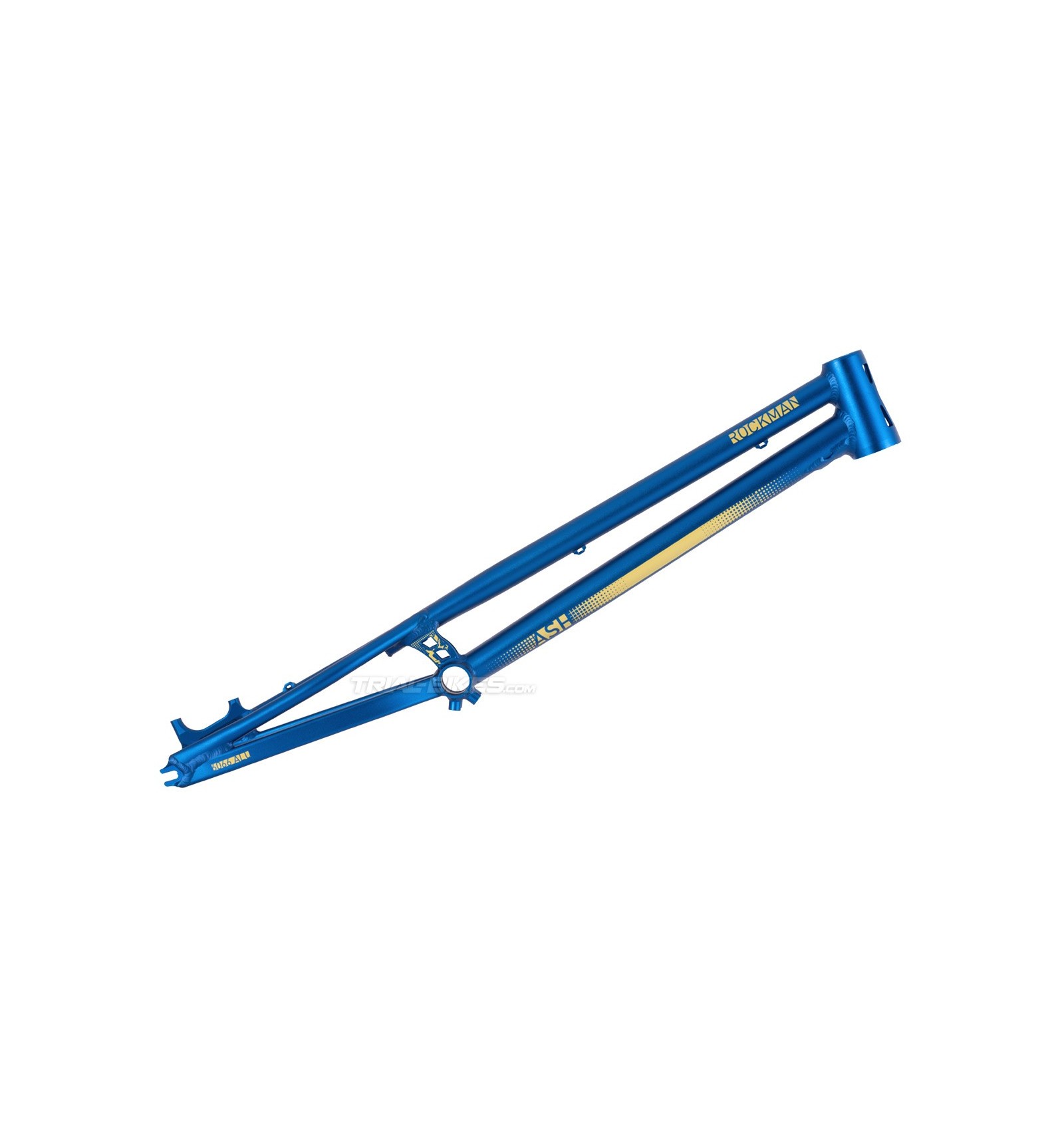

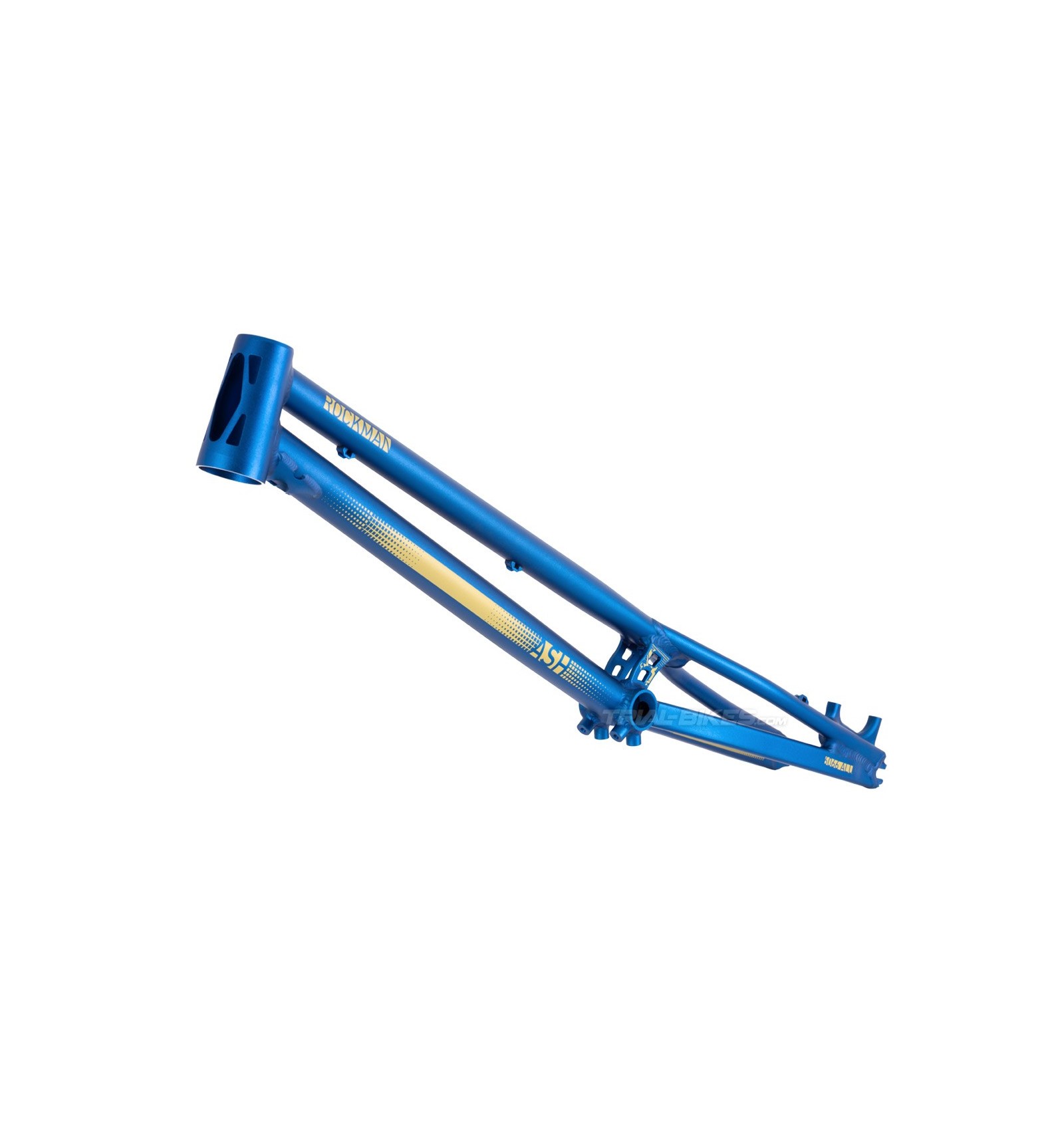

· Anodizado en color azul, con gráficos Rockman Ash en color amarillo.

Peso
- 1,44kg

Información adicional
Este cuadro tiene una garantía de 6 meses que cubre defectos de fabricación y materiales. Los daños causados de los golpes contra los obstáculos anulan totalmente la cobertura de la garantía.

Si tienes alguna duda acerca de la compatibilidad de tus componentes no dudes en consultarnos.

SOPORTES DE FRENO Disco Post Mount
TIPO DIRECCIÓN Tapered 1 1/8" - 1.5"
